A68RD4N是三菱A系列PLC温度输入模块,模拟量输入模块。A68RD4N价格 A68RD4N用户手册 A68RD4N供应商
A68RD4N参数说明:热电偶输入单元,白金测温电阻PT100温度输入,4线型
三菱PLC A68RD4N产品规格详细说明:
【模拟输入点数】8点(8通道)
【测定方法】4线式
【输出(温度转换值)】
◆16位有符号二进制-1800~6000至小数点以下第1位的值*10
◆32位有符号二进制-1800~6000至小数点以下第3位的值*1000
【可使用的白金测温电阻】Pt100(JIS C1604-1997、IEC 751-am2、JIS C1604-1989、DIN 43760-1980)、JPt100(JIS C1604-1981)
【测定温度范围】
◆Pt100:-180~600℃(27.10~313.71Ω)
◆JPt100:-180~600℃(25.80~317.28Ω)
【精度】±1%(相对于满刻度的精度)
【分辨率】0.025℃
【转换速度】40ms/1通道
【温度检测用输出电流】1mA
【绝缘方法】
◆白金测温电阻输入与可编程控制器电源之间:光耦合器绝缘
◆白金测温电阻输入与通道之间:非绝缘
【绝缘耐压】白企测温电阻输入与可编程控制器电源之间:1分钟之间500VAC
【断线检测】全部通道批量检测
【占用I/O点数】32点(I/O分配:特殊32点)
【连接端子】38点端子排(M3螺丝)
【适用电线尺寸】0.75~2mm平方
【适用压装端子】V1.25-3 V1.25-YS3A V2-S3 V2-YS3A

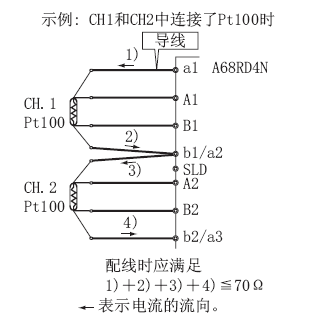

【模块与白金测温电阻之间的电缆】电流流过导线的合计电阻值应为70Ω以下。
【内部消耗电流(DC5V)】0.41A
【外形尺寸H*W*D[mm]】250*37.5*131
【重量】0.43kg
A68RD4N图片地址:http://www.fx-plc.com/upload/201412/231753404104.jpg
三菱A系列PLC优质供应商,白金测温电阻PT100温度输入模块A68RD4N现货,A68RD4N批发价格销售
