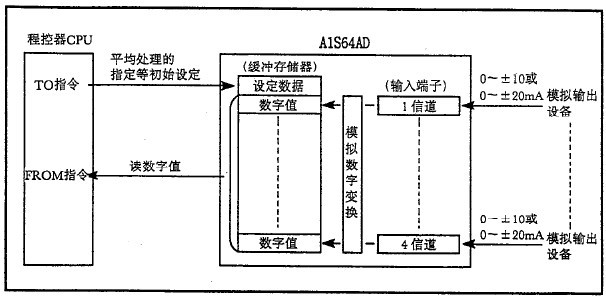

三菱模块 三菱A系列PLC模拟量模块A1S64AD是能够将来自程控器外部的模拟信号(电压或电流输入)变换成数字值的模块，这种数字值是带16位符号的BIN数据.
三菱模块A1S64AD具有下述特点
(1) 用1个模块可以进行4个信道的A/D变换
1个A1S64AD模块能够进行4个信道的A/D变换.
此外，还能分别对各个信道进行电压输入、电流输入的选择
(2) 具有高达1/12000的分辨率(全部信道)
利用分辨率设定功能，能够将数字值的分辨率设定在1/4000, 1/8000, 1/12000中的任一档位，从而能够获得高分辨率的数字值.
(3) 可以进行指定时间或次数的平均处理(各个信道)
① A/D变换时输出数字值的取样处理方式
② 设定被指定平均处理的信道之A/D变换的次数或时间，把此平均值作为数字值输出，而且能够分别对各信道迭择这种平均处理方式。
(4) 可以设定变换允许/禁止(各个信道)
可以对每个信道设定A/D变换允许/禁止，把不使用的信道设定在变换禁止，能够缩短变换时间.
(5) 没有电位器而可以调整补偿/增益值(各个信道)
补偿值和增益值的调整，只需输入要设定的电压或电流，把设定开关置于ON位置即可。

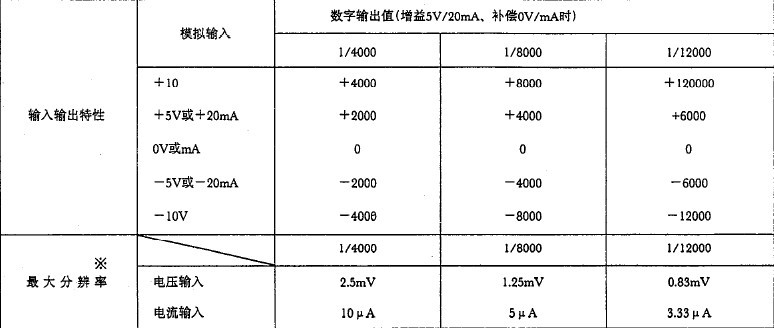

三菱模块A1S64AD规格说明：
模拟输入：使用输入端子选择
电压:DC-10~0~-+1OV(输入阻抗1MΩ)
电流:-20~0~+20mA(输入阻抗250Ω)
数字输出：带16位符号的二进制数
设定1/4000时-4096~十4095
设定1/8000时-8192~+8191
设定1/12000时-12288~+12287
综合精度：±1%以内(相对于最大值的精度)
最大变换速度：20ms/1个信道
最大绝对输入：电压±15V；电流±30mA
模拟输入点数：4个信道/1个模块
绝缘方式：输入端子与程控器电源之间光藕合器绝缘(信道之间为非绝缘)
输入输出占有点数：特殊32点
连接端子：20点端子块
外部电源：不需要
适用电线尺寸：0.75～1.5mm2
适用压接端子：1.25-3,1.25-YS3,V1.25-3, V1.25-YS3A
内部消耗电流(DC5V):0.4A
重量：0.25Kg
