AJ65SBTB1-16TE 三菱CC-Link高速输出模块16点
AJ65SBTB1-16TE 三菱CC-Link高速输出模块16点
时间:2019-09-26 06:45:07 来源:未知 作者:admin 点击:4641次
AJ65SBTB1-16TE 三菱CC-Link高速输出模块16点
AJ65SBTB1-16TE用户手册,AJ65SBTB1-16TE价格(新面价)2455,AJ65SBTB1-16TE外部连接,AJ65SBTB1-16TE参数规格。
AJ65SBTB1-16TE参数说明：晶体管源型输出16点DC12/24V 0.5A/1点，3.6A/1公共端，响应时间1.5ms以下，1线型；16点1公共端(端子排型)，占用1站。
[输出形式] 负公共端(源型)
[输出点数] 16点
[绝缘方式] 光耦合器绝缘
[额定负荷电压] DC12/24V
[使用负荷电压范围] DC10.2~26.4V(波动率5%以内)
[最大负荷电流] 0.5A/1点 3.6A/1公共端
[最大突入电流] 1.0A l0ms以下
[OFF时泄漏电流] 0.1mA以下
[ON时最大电压降] 0.1V 以下(TYP)0.1A、0.2V 以下(MAX)0.1A
[保护功能] 过载/过热保护功能
[响应时间]
. OFF->ON:0.5ms以下
. ON->OFF:1.5ms以下(电阻负荷)
[输出部分外部供给电源]
. 电压：DC10.2~26.4V(波动率5%以内)
. 电流：30mA以下(DC24V/公共端)不包含外部负荷电流
[过电流抑制器] 齐纳二极管
[公共端方式] 16点1公共端(端子排型3线式)
[占用站数] 1站分配32点(使用16点)
[I/O模块电源]
. 电压：DC20.4~26.4V(波动率5%以内)
. 电流：50mA以下(DC24V、全部点ON时)不饱含外部负荷电流
[噪声强度] 通过DC型的噪声电压500VP-P,噪声宽度1μs,噪声频率25~60Hz的噪声模拟器所产生的噪声
[耐电压] DC外部端子汇总-接地之间AC500V 1分钟期间
[绝缘电阻] DC外部端子汇总一接地之间DC500V绝缘电阻计测量l0Ω以上
[外部连接方式]
. 通信部分、I/O模块电源部分:
7点2段式端子排[传送回路、I/O模块电源、FG]
M3*5.2扭紧力矩59~88N·cm适用压装端子的插入个数为2个以内
. 输入输出电源部分、输入输出部分:
18点直接安装端子排〔输入输出电源、I/O信号〕
M3*5.2扭紧力矩59~88N·cm适用压装端子的插入个数为2个以内
[模块安装螺栓] 带平垫圈磨圆M4螺栓(扭紧力矩范围79~108N·cm)可以通过DIN轨安装，可以6方向安装
[适用DIN轨] TH35-7.5Fe、TH35-7.5A1(基于JIS C 2812标准)
[适用压装端子]
. RAV1.25-3(基于JIS C 2805标准)[适用电线尺寸:0.3~1.25mm2]
. V2-MS3(日本压装端子制造(株))、RAP2-3SL(日本端子(株))、TGV2-3N((株)NICHIFU)[适电缆尺寸：1.25~2.0mm2]
[保护等级] IP2X
[外形尺寸H*W*D] 50*118*40mm
[重量] 0.18kg
AJ65SBTB1-16TE,AJ65SBTB1-16TE价格,AJ65SBTB1-16TE用户手册
公司主营三菱原装PLC、伺服、触摸屏，三菱cc-link系列小型远程I/O模块AJ65SBTB1-16D、AJ65SBTB1-16T、AJ65SBTB1-16DT价格好，三菱PLC大量现货，提供技术支持,欢迎来电咨询！
AJ65SBTB1-16TE用户手册,AJ65SBTB1-16TE价格(新面价)2455,AJ65SBTB1-16TE外部连接,AJ65SBTB1-16TE参数规格。
AJ65SBTB1-16TE参数说明：晶体管源型输出16点DC12/24V 0.5A/1点，3.6A/1公共端，响应时间1.5ms以下，1线型；16点1公共端(端子排型)，占用1站。
AJ65SBTB1-16TE图片
三菱CC-Link高速输出模块16点AJ65SBTB1-16TE性能规格说明：[输出形式] 负公共端(源型)
[输出点数] 16点
[绝缘方式] 光耦合器绝缘
[额定负荷电压] DC12/24V
[使用负荷电压范围] DC10.2~26.4V(波动率5%以内)
[最大负荷电流] 0.5A/1点 3.6A/1公共端
[最大突入电流] 1.0A l0ms以下
[OFF时泄漏电流] 0.1mA以下
[ON时最大电压降] 0.1V 以下(TYP)0.1A、0.2V 以下(MAX)0.1A
[保护功能] 过载/过热保护功能
[响应时间]
. OFF->ON:0.5ms以下
. ON->OFF:1.5ms以下(电阻负荷)
[输出部分外部供给电源]
. 电压：DC10.2~26.4V(波动率5%以内)
. 电流：30mA以下(DC24V/公共端)不包含外部负荷电流
[过电流抑制器] 齐纳二极管
[公共端方式] 16点1公共端(端子排型3线式)
[占用站数] 1站分配32点(使用16点)
[I/O模块电源]
. 电压：DC20.4~26.4V(波动率5%以内)
. 电流：50mA以下(DC24V、全部点ON时)不饱含外部负荷电流
[噪声强度] 通过DC型的噪声电压500VP-P,噪声宽度1μs,噪声频率25~60Hz的噪声模拟器所产生的噪声
[耐电压] DC外部端子汇总-接地之间AC500V 1分钟期间
[绝缘电阻] DC外部端子汇总一接地之间DC500V绝缘电阻计测量l0Ω以上
[外部连接方式]
. 通信部分、I/O模块电源部分:
7点2段式端子排[传送回路、I/O模块电源、FG]
M3*5.2扭紧力矩59~88N·cm适用压装端子的插入个数为2个以内
. 输入输出电源部分、输入输出部分:
18点直接安装端子排〔输入输出电源、I/O信号〕
M3*5.2扭紧力矩59~88N·cm适用压装端子的插入个数为2个以内
[模块安装螺栓] 带平垫圈磨圆M4螺栓(扭紧力矩范围79~108N·cm)可以通过DIN轨安装，可以6方向安装
[适用DIN轨] TH35-7.5Fe、TH35-7.5A1(基于JIS C 2812标准)
[适用压装端子]
. RAV1.25-3(基于JIS C 2805标准)[适用电线尺寸:0.3~1.25mm2]
. V2-MS3(日本压装端子制造(株))、RAP2-3SL(日本端子(株))、TGV2-3N((株)NICHIFU)[适电缆尺寸：1.25~2.0mm2]
[保护等级] IP2X
[外形尺寸H*W*D] 50*118*40mm
[重量] 0.18kg

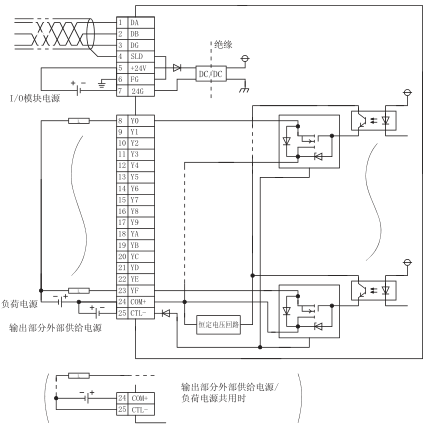

[AJ65SBTB1-16TE外部连接图]
