三菱FX2N-4DA模拟量输出模块
三菱fx2n-4da模拟量输出模块简介：
1、fx2n-4da模拟特殊模块有4个输出通道。输出通道接收数字信号并转换成等价的模拟信号，这称为D/A转换。fx2n-4da最大分辨率是12位。
2、基于输入/输出的电压电流选择通过用户配线完成，可选用的模拟范围是-10V到10V DC(分辨率：5mV),并且/或者0到20mA(分辨20 uA),可被每个通道分别选择。
3、fx2n-4da和fx2n主单元之间通过缓冲存储器交换数据，fx2n-4da共有32个缓冲存储器(每个是16位)
4、fx2n-4da占用fx2n扩展总线的8个点。这8个点可以分配成输入或。fx2n-4da消耗fx2n主单元或有源扩展单元5V电源槽的30mA

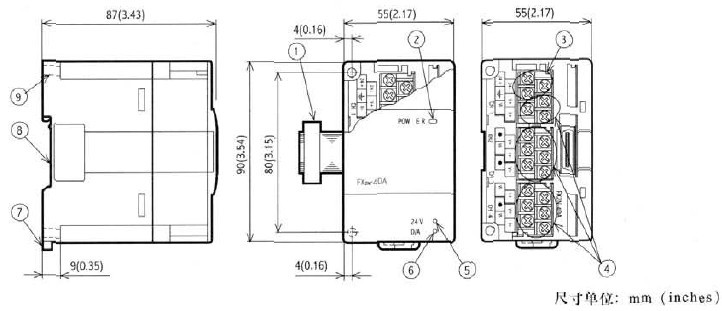

三菱fx2n-4da模拟量输出模块外形尺寸和部件
重量：约0.3KG
各部件说明：
① 扩展电缆
② 电源批示灯(LED)：此指示灯的6V电源由可编程控制器提供

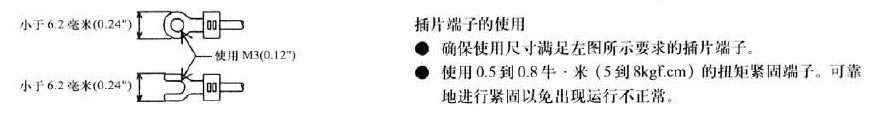

③ 电源端子(螺钉端了：M3(0.12))
④ 模拟输出端子(螺钉端了：M3(0.12))
⑤ 24V电源指示灯(LED)需要的24V电源由FX2N－4DA的端子提供。
⑥ D/A转换指示灯(LED)当D/A转换正常工作时会高速闪烁。
⑦ DIN导轨的挂钩。
⑧ DIN导轨的安装槽(宽：35mm 1.38)
⑨ 直接安装的孔(2 －Φ4.5)(0.18)
FX2N－4DA其它概述：
三菱FX2N-4DA是一款模拟量模块。首先给大家介绍一下模拟量模块的工作原理。模拟量模块是将压力、液位、温度等信号转化为 1-5V，4-20mA（也有别的信号的，如0-10V，0-5V等）然后交给PLC进行处理的。PLC是不知道具体电压或者电流信号的大小的。所以，我们要用一个数字来表示它的大小，然后告诉PLC，PLC才能知道输入的电压、电流信号具体有多大。
数字量输入输出信号就是开关量信号，1或者0。模拟量信号有2种，电压或者电流信号 ，一般是变送器传过来的信号，比如用压力变送器检测水管压力，它会输出一个模拟信号4--20ma或者0-10V的信号给PLC，PLC来进行数据处理。
举个例子来说，我们现在测到温度是20度（量程0-50度，输出范围是1-5V），此时温度传感器产生的电压值是 (5-1)*20/50=1.6V（仪表特性必须是线性的才可以这么算）。PLC的模拟量输入模块收到1.6V的输入后，会将其转变成一个数字量。例如，我们用的模拟量输入模块的分辨率是 0-4000对应1-5V的。那么，2.0V 就应该对应 (4000-0)/(5-1)*1.6=1600。就是说，PLC在读到模拟量输入模块给它的数字1600之后它就能知道，从温度传感器感应到的温度是20度。
在上面例子中，传感器的量程和输出范围是由传感器来决定的。而模拟量输入模块的分辨率是由模拟量模块决定的。模拟量输出模块的作用刚好和输入模块相反，它是将数字信息转化成 1-5V、4-20mA时用的。 多媒体娱乐功能
