NZ2GF2S-60MD4 三菱PLC模块CC-Link IE现场网络多输入单元
NZ2GF2S-60MD4 三菱PLC模块CC-Link IE现场网络多输入单元
NZ2GF2S-60MD4用户手册,NZ2GF2S-60MD4外部连接,NZ2GF2S-60MD4价格
NZ2GF2S-60MD4参数说明：4通道，输入5种类型(电压、电流、微小电压、热电偶、测温电阻体),转换速度40ms/4通道。

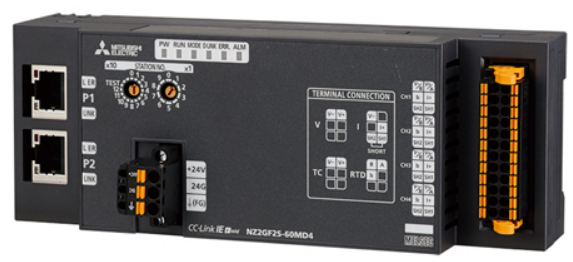

NZ2GF2S-60MD4图片
三菱PLC模块NZ2GF2S-60MD4产品规格说明：
[输入点数] 4点(4通道)
[模拟输入]
. 电压：DC-10~+10V（输入电阻1MΩ）
. 电流：DC0~20mA（输入电阻250Ω）
. 微小电压：DC-100~100mV
. 热电偶
可使用种类:K，J，T，E，N，R，S，B，U，L，PLII，W5Re/W26Re
冷接点补偿:使用内部传感器
. 测温电阻体
可使用种类:Pt100，JPt100，Pt50，Pt500，Pt1000，Ni100，Ni120，Ni500，Cu50，Cu100
测定方式:3线式
[数字输出]
. 电压、电流、微小电压：-32000~32000
. 热电偶 ：-2700~18200
. 测温电阻体
分辨率0.025℃：-200000~850000
分辨率0.1℃：-2000~8500
[分辨率]
. 输入范围：数字输出值（分辨率）
. 电压输入
0~10V： 0~32000（312.5µV）
0~5V： 0~32000（156.25µV）
1~5V： 0~32000（125µV）
-10~10V： 0~32000（312.5µV）
. 电流输入
0~20mA：0~32000（625nA）
4~20mA：0~32000（500nA）
. 微小電圧-100~100mV ： -32000~32000（3.125µV）
. 热电偶
B, R, S, N, PLⅡ, W5Re/W26Re：0.3℃
K, E, J, T, U, L：0.1℃
. 测温电阻体：0.025℃/0.1℃
[精度]
. 电压、电流、微小电压：周围温度25±5℃为±0.1％以内，周围温度0~55℃为±0.2％以内，
. 热电偶 B
0~600℃：无
600~1700℃：转换精度0.7℃；周围温度55℃时的最大温度误差1.1℃；配线电阻每Ω0.021℃
1700~1820℃：无
. 热电偶 R
-50~0℃：无
0~1600℃：转换精度1.5℃；周围温度55℃时的最大温度误差1.7℃；配线电阻每Ω0.025℃
1600~1760℃：无
. 热电偶 S
-50~0℃：无
0~1600℃：转换精度1.5℃；周围温度55℃时的最大温度误差1.8℃；配线电阻每Ω0.025℃
1600~1760℃：无
. 热电偶 K
-270~-200℃：无
-200~-150℃：转换精度0.5℃；周围温度55℃时的最大温度误差0.7℃；配线电阻每Ω0.008℃
-150~-100℃：转换精度0.5℃；周围温度55℃时的最大温度误差0.7℃；配线电阻每Ω0.005℃
-100~1200℃：转换精度0.8℃；周围温度55℃时的最大温度误差1.4℃；配线电阻每Ω0.004℃
1200~1370℃：无
. 热电偶 E
-270~-200℃：无
-200~-150℃：转换精度0.3℃；周围温度55℃时的最大温度误差0.4℃；配线电阻每Ω0.005℃
-150~-100℃：转换精度0.7℃；周围温度55℃时的最大温度误差0.7℃；配线电阻每Ω0.003℃
-100~900℃：转换精度0.9℃；周围温度55℃时的最大温度误差1.34℃；配线电阻每Ω0.003℃
900~1000℃：无
. 热电偶 J
-210~-40℃：无
-40~0℃：转换精度0.3℃；周围温度55℃时的最大温度误差0.5℃；配线电阻每Ω0.003℃
0~750℃：转换精度0.3℃；周围温度55℃时的最大温度误差0.5℃；配线电阻每Ω0.002℃
750~1200℃：无
. 热电偶 T
-270~-200℃：无
-200~-150℃：转换精度1.2℃；周围温度55℃时的最大温度误差1.2℃；配线电阻每Ω0.008℃
-150~-100℃：转换精度1.2℃；周围温度55℃时的最大温度误差1.2℃；配线电阻每Ω0.006℃
-100~0℃：转换精度1.2℃；周围温度55℃时的最大温度误差1.2℃；配线电阻每Ω0.004℃
0~350℃：转换精度0.3℃；周围温度55℃时的最大温度误差0.4℃；配线电阻每Ω0.003℃
350~400℃：无
. 热电偶 N
-270~-200℃：无
-200~-150℃：转换精度1.0℃；周围温度55℃时的最大温度误差1.2℃；配线电阻每Ω0.013℃
-150~-100℃：转换精度0.9℃；周围温度55℃时的最大温度误差0.9℃；配线电阻每Ω0.008℃
-100~0℃：转换精度0.9℃；周围温度55℃时的最大温度误差0.9℃；配线电阻每Ω0.006℃
0~1250℃：转换精度0.4℃；周围温度55℃时的最大温度误差0.9℃；配线电阻每Ω0.005℃
1250~1300℃：无
. 热电偶 U
-200~-150℃：转换精度3.4℃；周围温度55℃时的最大温度误差3.4℃；配线电阻每Ω0.013℃
-150~-100℃：转换精度2.0℃；周围温度55℃时的最大温度误差2.1℃；配线电阻每Ω0.006℃
-100~0℃：转换精度2.1℃；周围温度55℃时的最大温度误差2.1℃；配线电阻每Ω0.006℃
0~600℃：转换精度0.2℃；周围温度55℃时的最大温度误差0.4℃；配线电阻每Ω0.003℃
. 热电偶 L
-200~-150℃：转换精度0.5℃；周围温度55℃时的最大温度误差0.5℃；配线电阻每Ω0.006℃
-150~-100℃：转换精度0.5℃；周围温度55℃时的最大温度误差0.5℃；配线电阻每Ω0.004℃
-100~900℃：转换精度0.5℃；周围温度55℃时的最大温度误差0.9℃；配线电阻每Ω0.003℃
. 热电偶 PLⅡ
0~1390℃：转换精度0.5℃；周围温度55℃时的最大温度误差1.2℃；配线电阻每Ω0.004℃
. 热电偶 W5Re/W26Re
0~1000℃：转换精度0.5℃；周围温度55℃时的最大温度误差0.9℃；配线电阻每Ω0.009℃
1000~1500℃：转换精度0.5℃；周围温度55℃时的最大温度误差1.1℃；配线电阻每Ω0.008℃
1500~2000℃：转换精度1.0℃；周围温度55℃时的最大温度误差2.1℃；配线电阻每Ω0.010℃
2000~2300℃：转换精度1.9℃；周围温度55℃时的最大温度误差3.5℃；配线电阻每Ω0.013℃
. 冷接点补偿精度
温度测定值-100℃以上±2℃，温度測定値-150~-100℃为±3℃，温度測定値-200~-150℃±5℃
. 测定电阻 Pt100
-200~850℃：转换精度0.35℃，周围温度55℃时的最大温度误差为1.8℃
-20~120℃：转换精度0.25℃，周围温度55℃时的最大温度误差为0.8℃
0~200℃：转换精度0.25℃，周围温度55℃时的最大温度误差为0.9℃
. 测定电阻 JPt100
-180~600℃：转换精度0.3℃，周围温度55℃时的最大温度误差为1.4℃
-20~120℃：转换精度0.25℃，周围温度55℃时的最大温度误差为0.8℃
0~200℃：转换精度0.25℃，周围温度55℃时的最大温度误差为0.9℃
. 测定电阻 Pt1000
-200~850℃：转换精度0.3℃，周围温度55℃时的最大温度误差为1.6℃
. 测定电阻 Pt50
-200~650℃：转换精度0.4℃，周围温度55℃时的最大温度误差为1.8℃
. 测定电阻 Pt500
-200~650℃：转换精度0.4℃，周围温度55℃时的最大温度误差为1.7℃
. 测定电阻 Ni100
-60~250℃：转换精度0.2℃，周围温度55℃时的最大温度误差为1.1℃
. 测定电阻 Ni120
-60~250℃：转换精度0.2℃，周围温度55℃时的最大温度误差为0.9℃
. 测定电阻 Ni500
-60~250℃：转换精度0.2℃，周围温度55℃时的最大温度误差为0.9℃
. 测定电阻 Cu50
-180~200℃：转换精度0.25℃，周围温度55℃时的最大温度误差为1.0℃
. 测定电阻 Cu100
-180~200℃：转换精度0.2℃，周围温度55℃时的最大温度误差为0.8℃
[转换速度] 40ms/4通道
[绝对最大输入] 电压±15V、电流±30mA
[绝缘方式] 通信系统与模拟输入间、电源与模拟输入间、模拟输入通道间变压器绝缘
[绝缘耐压]
电源、通信系统和模拟输入间：AC500V1分钟
模拟输入通道间：AC500V1分钟
[可扩展设备] 不可扩展
[循环传输] RX/RY 32点,RWr/RWw 24点
[电源]
. 电压:DC24V(DC20.4~28.8V）
. 电流:325mA
. 穿入电流:16A，0.5ms以下
[外部配线连接方式]
通信部：RJ-45连接器
单元电源部：3点弹簧夹持端子台
输入输出部：24点弹簧夹紧端子台
[通信电缆] 符合1000BASE-T标准的以太网电缆 5类以上(双屏蔽·STP)直电缆
[外形尺寸H*W*D] 65*175*43.5mm
[质量] 0.23kg
