R60ADI8-HA 三菱iQ-R支持HART通信模块
R60ADI8-HA用户手册,R60ADI8-HA参数,R60ADI8-HA规格

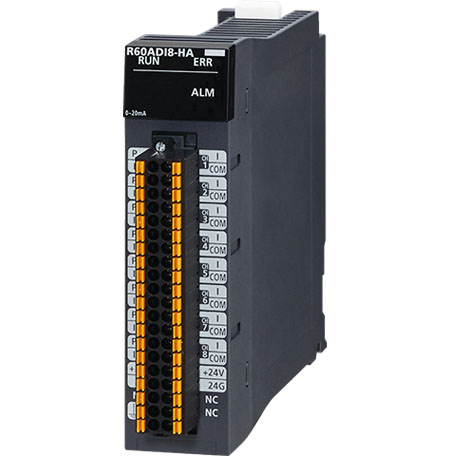

R60ADI8-HA部位说明：

R60ADI8-HA参数说明:8通道,模拟输入电流DC0~20mA,分辨率0~32000,40点2片式弹簧夹端子排(推入式)。

二、R60ADI8-HA性能规格
[模拟输入点数] 8点(8通道)
[模拟输入电流] DC0~20mA(输入电阻值250Ω)
[外部设备供应用电源部]
. 最大供应电流：DC24mA
. 短路保护：有(限制电流：25~40mA)
[数字输出] 16位带符号二进制(-32768~32767)
[输入输出特性、分辨率]
*********模拟电流输入范围*******数字输出值******分辨率****
********* 0~20mA ********0~32000 ***** 625.0nA***
********* 0~20mA ********0~32000 ***** 500.0nA***
********* 4~20mA(扩展模式) *** -8000~32000** 500.0nA***
[精度(相对于数字输出值的最大值的精度)*1]
. 环境温度25±5℃：±0.1%(±32digit)及以内
. 环境温度0~55℃：±0.3%(±96digit)及以内
[响应时间*(注*2)] 400ms
[采样周期] 80ms/8CH
[绝对最大输入] 电流：30mA (注*3)
[绝缘方式] 输入输出端子与可编程控制器电源之间光耦合器绝缘、输入通道之间非绝缘
[绝缘耐压] 输入输出端子与可编程控制器电源之间：AC500Vrms 1分钟
[绝缘电阻] 输入输出端子与可编程控制器电源之间：DC500V 10MΩ及以上
[HART®调制解调器] FSK物理层(多重化)
[HART®通信功能] 支持协议Revision 7、支持4过程变量、支持FDT/DTM
[输入输出占用点数] 16点(I/O分配：智能16点)
[外部连接方式] 40点 2片式弹簧夹端子排(推入式)
[适用电线尺寸] 绞线0.5~1.5mm2(AWG24~16) 端子孔尺寸2.4mm*1.5mm
[适用压装端子]
AI0.5-10WH(PHOENIX CONTACT GmbH & Co. KG)适用电线尺寸：0.5mm2
AI0.75-10GY(PHOENIX CONTACT GmbH & Co. KG)适用电线尺寸：0.75mm2
A1-10(PHOENIX CONTACT GmbH & Co. KG)适用电线尺寸：1.0mm2
A1.5-10(PHOENIX CONTACT GmbH & Co. KG)适用电线尺寸：1.5mm2
[外部供给电源]
DC24V +20%、-15% (注*4)
脉动、尖峰 500mV P-P 及以下
冲击电流：6.2A、430µs及以下
消耗电流：0.22A
[内部消耗电流(DC5V)] 0.17A
[外形尺寸H*W*D(mm)]106(基板安装部分98mm)*27.8*125
[重量] 0.21kg
备注：
*1 受到噪声影响的情况下除外。
*2 模拟输入信号到达A/D转换模块内部的A/D转换器为止的时间。
*3 不会引起模块内部电阻损坏的瞬时的电流值。
*4 通过A/D转换模块供应HART软元件电源的情况下，需要考虑外部供给电源
到HART软元件之间的电压下降
