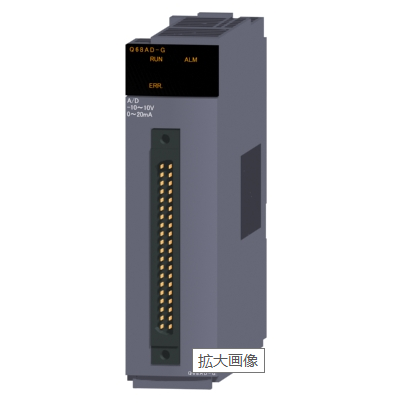

Q68AD-G 三菱Q系列模/数转换模块(通道间绝缘)
Q68AD-G 三菱Q系列模/数转换模块(通道间绝缘)
时间:2024-03-19 来源:未知 作者:admin 点击:1091次
Q68AD-G 三菱Q系列模/数转换模块(通道间绝缘)
Q68AD-G价格,Q68AD-G用户手册,Q68AD-G外部连接
1) 通道隔离
Q68AD-G的通道之间均为绝缘状态。
2) Q68AD-G在1个模块中可以输入8通道的模拟电压、电流。
3) 高精度
达到了基准精度*1为±0.1%、温度系数*2为±71.4ppm/℃的高精度。
*1 偏置/增益设置时的环境温度下的精度
*2 温度每变化1℃时的精度
4) 输入范围的切换
通过 GX Developer可以简便地设置输入范围(偏置/增益设置的类型)切换。
一般常用的范围被设置为默认范围，但也可使用用户进行的偏置/增益设置。
5) A/D 转换方式
A/D 转换方式有以下5种。
a) 采样处理
对各通道的模拟输入值逐个进行A/D转换，每次转换时输出数字输出值。
b)平均处理
. 时间平均
将各通道的A/D转换以时间进行平均处理，将平均值进行数字输出。
. 次数平均
将各通道的A/D转换以次数进行平均处理，将平均值进行数字输出。
. 移动平均
对各采样时间测定的指定次数的数字输出值进行平均处理。
c)一次延迟滤波器
根据设置的时间常数，对数字输出值进行平滑处理。
6) 输入信号异常检测功能
检测出超出设置范围的电压/电流。
7) 报警输出
a) 过程报警
数字输出值超出设置范围时，输出报警。
b) 差率报警
数字输出值的变化率超出设置的变化率时，输出报警。
8) 比例缩放功能
可以将 A/D 转换值转换为设置的宽度的比例值(%)后，读取到缓冲存储器中。通过此功能，可以缩短编程作业的时间。
9) 在线模块更换
可以在不停运系统的状态下更换模块。此外，通过使用顺控程序，可以进行以下操作。
. 偏置/增益设置值继承至进行了在线模块更换的A/D转换模块
. 偏置/增益设置值传送至安装在其它插槽上的其它A/D转换模块
10) 偏置/增益设置
通过GX Configurator-AD、专用指令(G(P).OFFGAN)或者模式切换设置可以简便地切换为偏置/增益设置模式。
11) 通过GX Configurator-AD轻松设置
使用另售的GX Configurator-AD时，可以在画面上进行A/D转换模块的设置，减少顺控程序。
另外，很容易确认模块的设置状态及动作状态。
二、Q68AD-G的性能规格
[模拟输入点数] 8点(8通道)
[模拟输入] 电压DC-10~10V(输入阻抗1MΩ及以上),电流DC0~20mA(输入电阻值250Ω)
[数字输出] 16位带符号二进制(普通分辨率模式-4096~4095;高分辨率模式-12288~12287、-16384~ 16383)
. 使用比例缩放功能时:16位带符号二进制(-32768~32767)
[输入输出特性、分辨率]
图Q68AD-G 2
[精度(相对于数字输出值的最大值的精度)]
. 基准精度
±0.1%
普通分辨率模式±4digit
高分辨率模式(0~10V、-10~10V)±16digit
高分辨率模式(除上述范围以外)±12digit
. 温度系数:±71.4ppm/℃(0.00714%/℃ )
[公共端模式特性] 共模电压 输入与公共端接地之间(输入电压0V)AC500V，共模电压抑制比(VCM(共模电压) ＜500V)：60Hz 107dB、50Hz 106dB
[采样周期] 10ms/通道
[响应时间] 20ms
[绝对最大输入] 电压 ±15V ，电流 ±30mA
[绝缘]
图Q68AD-G 3
[闪存写入次数] 最多5万次
[输入输出占用点数] 16点(I/O分配：智能16点)
[外部连接方式] 40针连接器
[适用电线尺寸] 0.3mm2(AWG22)及以下(使用A6CON1、A6CON4时)，0.088mm2~0.24mm2 (AWG28~24)(使用A6CON2时)
[外部设备连接用连接器] A6CON1、A6CON2、A6CON4
[内部消耗电流(DC5V)] 0.46A
[外尺寸] 102*27.4*90mm
Q68AD-G价格,Q68AD-G用户手册,Q68AD-G外部连接
Q68AD-G参数说明：8通道；输入DC-10~10V，DC0~20mA；输出(分辨率)0~4000，-4000~4000，0~12000，-12000~12000，0~16000，-16000~16000；转换速度10ms/通道；40针连接器;通道间绝缘。
1) 通道隔离
Q68AD-G的通道之间均为绝缘状态。
2) Q68AD-G在1个模块中可以输入8通道的模拟电压、电流。
3) 高精度
达到了基准精度*1为±0.1%、温度系数*2为±71.4ppm/℃的高精度。
*1 偏置/增益设置时的环境温度下的精度
*2 温度每变化1℃时的精度
4) 输入范围的切换
通过 GX Developer可以简便地设置输入范围(偏置/增益设置的类型)切换。
一般常用的范围被设置为默认范围，但也可使用用户进行的偏置/增益设置。
5) A/D 转换方式
A/D 转换方式有以下5种。
a) 采样处理
对各通道的模拟输入值逐个进行A/D转换，每次转换时输出数字输出值。
b)平均处理
. 时间平均
将各通道的A/D转换以时间进行平均处理，将平均值进行数字输出。
. 次数平均
将各通道的A/D转换以次数进行平均处理，将平均值进行数字输出。
. 移动平均
对各采样时间测定的指定次数的数字输出值进行平均处理。
c)一次延迟滤波器
根据设置的时间常数，对数字输出值进行平滑处理。
6) 输入信号异常检测功能
检测出超出设置范围的电压/电流。
7) 报警输出
a) 过程报警
数字输出值超出设置范围时，输出报警。
b) 差率报警
数字输出值的变化率超出设置的变化率时，输出报警。
8) 比例缩放功能
可以将 A/D 转换值转换为设置的宽度的比例值(%)后，读取到缓冲存储器中。通过此功能，可以缩短编程作业的时间。
9) 在线模块更换
可以在不停运系统的状态下更换模块。此外，通过使用顺控程序，可以进行以下操作。
. 偏置/增益设置值继承至进行了在线模块更换的A/D转换模块
. 偏置/增益设置值传送至安装在其它插槽上的其它A/D转换模块
10) 偏置/增益设置
通过GX Configurator-AD、专用指令(G(P).OFFGAN)或者模式切换设置可以简便地切换为偏置/增益设置模式。
11) 通过GX Configurator-AD轻松设置
使用另售的GX Configurator-AD时，可以在画面上进行A/D转换模块的设置，减少顺控程序。
另外，很容易确认模块的设置状态及动作状态。
二、Q68AD-G的性能规格
[模拟输入点数] 8点(8通道)
[模拟输入] 电压DC-10~10V(输入阻抗1MΩ及以上),电流DC0~20mA(输入电阻值250Ω)
[数字输出] 16位带符号二进制(普通分辨率模式-4096~4095;高分辨率模式-12288~12287、-16384~ 16383)
. 使用比例缩放功能时:16位带符号二进制(-32768~32767)
[输入输出特性、分辨率]
图Q68AD-G 2
[精度(相对于数字输出值的最大值的精度)]
. 基准精度
±0.1%
普通分辨率模式±4digit
高分辨率模式(0~10V、-10~10V)±16digit
高分辨率模式(除上述范围以外)±12digit
. 温度系数:±71.4ppm/℃(0.00714%/℃ )
[公共端模式特性] 共模电压 输入与公共端接地之间(输入电压0V)AC500V，共模电压抑制比(VCM(共模电压) ＜500V)：60Hz 107dB、50Hz 106dB
[采样周期] 10ms/通道
[响应时间] 20ms
[绝对最大输入] 电压 ±15V ，电流 ±30mA
[绝缘]
图Q68AD-G 3
[闪存写入次数] 最多5万次
[输入输出占用点数] 16点(I/O分配：智能16点)
[外部连接方式] 40针连接器
[适用电线尺寸] 0.3mm2(AWG22)及以下(使用A6CON1、A6CON4时)，0.088mm2~0.24mm2 (AWG28~24)(使用A6CON2时)
[外部设备连接用连接器] A6CON1、A6CON2、A6CON4
[内部消耗电流(DC5V)] 0.46A
[外尺寸] 102*27.4*90mm
[重量] 0.16kg
Q68AD-G价格,Q68AD-G用户手册,Q68AD-G外部连接
