三菱iQ-R系列输出模块

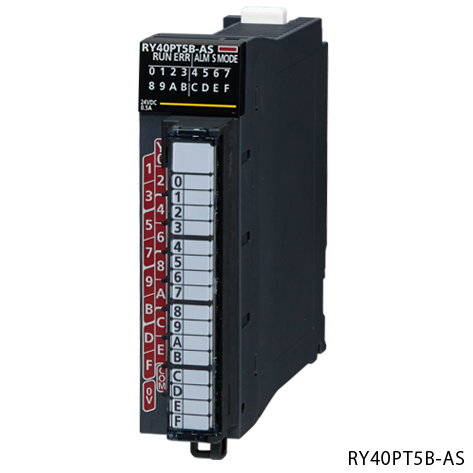

一、RY40PT5B-AS部位名称说明
(1) RUN LED 显示运行状态。
亮灯：运行中
熄灯：5V电源断开时或发生看门狗定时器出错时
(2) ERR LED 显示模块的出错发生状态。
闪烁：出错发生中(中度异常)
熄灯：正常动作中
(3) ALM LED 显示安全模块有效化完成后的重启等待状态。
闪烁(400ms周期)：重启等待
熄灯：正常动作中
(4) S MODE LED 显示模块的运行状态(SIL2模式相关)。
亮灯：安全输出中
闪烁(1s周期)：安全输出停止中
闪烁(400ms周期)：模块位置确认执行中 *2
(5) 输出显示LED 显示各输出端子的输出状态。
亮灯：输出信号ON时
熄灯：输出信号OFF时
(6) 识别标志 深橙色：表示输出。
(7) 额定显示 显示额定电压和输出电流。
(8) 端子排 是18点螺栓端子排。
(9) 端子排盖板 是防止通电时触电的盖板。
(10) 生产信息显示部 显示模块的生产信息(16位)。
二、RY40PT5B-AS性能规格
[输出点数] 16点
[额定负载电压] DC24V(允许电压范围 DC20.4V~28.8V)
[最大负载电流] 0.5A/1点、5A/1公共端
[最大浪涌电流] 有基于过载保护功能的电流限制
[OFF时漏电流] 不超过0.3mA
[ON时最大电压降] DC1.0V(TYP.) 0.5A
[输出响应时间]
. OFF --> ON: 0.5ms及以下
. ON --> OFF: 1.5ms及以下
[控制周期时间] 2ms
[浪涌抑制器] 齐纳二极管
[保险丝] 无
[外部供应电源]
. 电压：DC24V(波动率不超过5%)(允许电压范围 DC20.4~28.8V)
. 电流：87mA(DC24V时)
[绝缘耐压] AC510Vrms 1分钟
[绝缘电阻] 根据绝缘电阻计在10MΩ及以上
[抗噪强度] 根据模拟器噪声500Vp-p、噪声宽度1µs、噪声频率25～60Hz的噪声模拟器
[保护等级] IP2X
[公共端方式] 16点1公共端(公共端子：TB18)
[输入输出占用点数] 32点(I/O分配：输出32点)
[保护功能]
. 过载保护功能：过电流检测、过载保护时限制电流1.0A及以上/1点，以1点单位动作
. 过热保护功能：以1点单位动作
[外线连接方式] 18点螺栓端子排(M3*6螺栓)
[DC5V内部消耗电流] 190mA(TYP.所有点ON)
[重量] 0.24kg
[RY40PT5B-AS电路构成]
[端子排列] 从模块正面看的情况如下图，Y00~Y0F为信号名，1~18表示端子编号。
RY40PT5B-AS,RY40PT5B-AS规格,SIL2
销售三菱原装PLC、三菱伺服、三菱触摸屏、三菱变频器，R60DA8-G、RY40PT5B-AS价格优惠，提供技术支持，欢迎咨询！
仅在SIL2模式下使用R60DA8-G的情况下，才需要RY40PT5B-AS模块。无法作为普通的MELSEC iQ-R系列输出模块单独使用。
