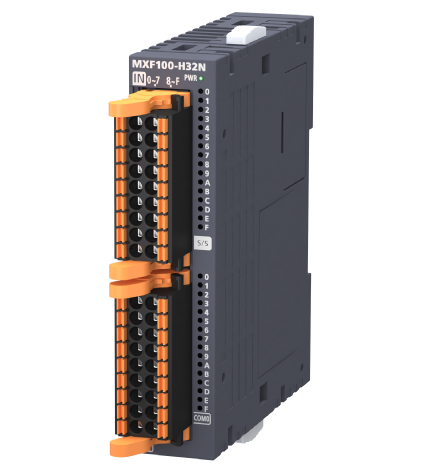

MXF100-H32N 三菱整合控制器IO模块
MXF100-H32N,MXF100-H32N代理商,MXF100-H32N规格
MXF100-H32N参数说明：输入输出模块 输入16点、输出16点/漏型(弹簧夹端子台)。
三菱输入输出模块MXF100-H32N产品规格说明：
1、输入规格
[输入点数] 16点
[输入形式] 漏型/源型
[输入信号电压] DC24V +20%，-15%
[输入信号电流] 4.0mA/DC24V
[输入阻抗] 5.6kΩ
[输入灵敏度电流] ON 3.0mA及以上，OFF 1.5mA及以下
[输入响应时间] ON时 50µs及以下，OFF时 150µs及以下
[输入信号形式(输入传感器形式)] 无电压触点输入
. 漏型：NPN集电极开路型晶体管
. 源型：PNP集电极开路型晶体管
[输入动作显示] 输入ON时LED亮灯
2、输出规格
[输出点数] 16点
[输出形式] 晶体管/漏型输出
[外部电源] DC5-30V
[输出动作显示] 输出ON时LED亮灯
[最大负载] 0.1A/1点
[开路漏电流] 0.1mA/DC30V
[响应时间]
. OFF->ON: 0.2ms及以下/100mA(DC24V时)
. ON->OFF: 0.2ms及以下/100mA(DC24V时)
[ON时压降] 1.5V及以下

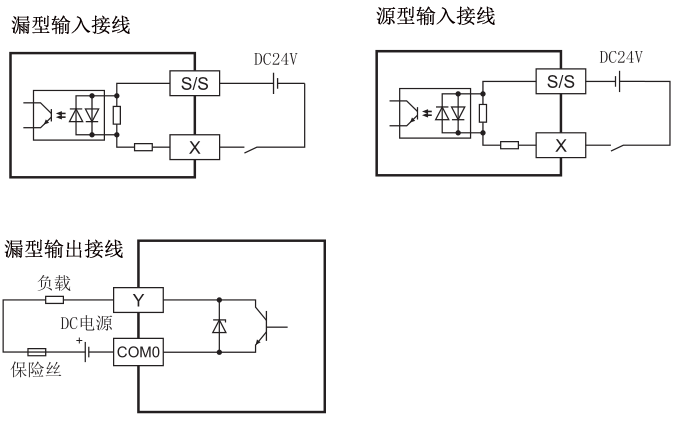

3、输入输出接线
4、其它规格
[消耗电流] DC5V 120mA,DC24V 100mA
[连接形式] 弹簧夹端子排
[质量] 0.15kg
