三菱MR-J2S伺服系统
三菱通用交流伺服放大器MR-J2S产品介绍：
三菱通用交流伺服放大器MR-J2S系列是在MR-J2系列的基础上开发的具有更高性能和更高功能的伺服系统，其控制模式有位置控制，速度控制和转矩控制以及它们之间的切换控制方式可供选者。
●该伺服放大器应用领域广泛，不但可以用于工作机械和一般工业机械等需要高精度位置控制和平稳速度控制的应用，也可用于速度控制和张力控制的领域。
●该产品还有RS-232和RS-422串行通讯功能，通过安装有伺服设置软件的个人计算机就能进行参数设定，试运行，状态显示和增益调整等操作。
●与MR-J2S系列配套的伺服电机编码器采用了分辨率为131072脉冲/转的绝对位置编码器，所以比MR-J2系列具有进行更高精度控制的能力，采用高性能的CPU，大大提高产品的响应性，速度环路频率响应提高到550HZ。
●多种系列伺服马达适应不同控制需求，马达上的编码器均支持ABS模式，只要在伺服放大器上另加电池，就能构成绝对位置系统。
●使用更为方便，具有优异的自动调谐性能，机械分析功能，可以轻松实现抑制机械振动，增益搜索功能，可以自动找出最佳增益值。
产品规格
◆ 产品型号
●MR-J2S-A 通用接口型
●MR-J2S-B SSCNET连接型
◆ 技术参数

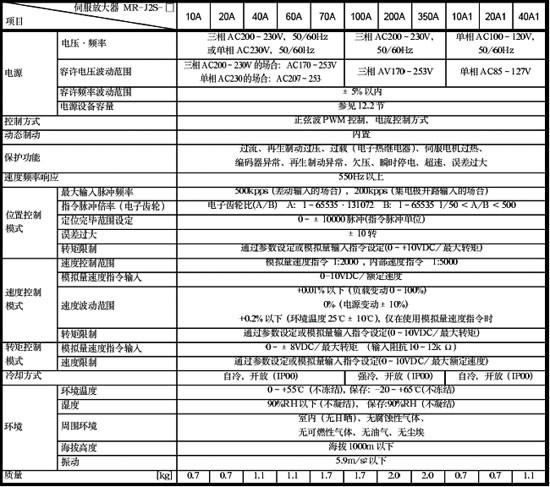

■ MR-J2S-A系列伺服放大器的性能规格

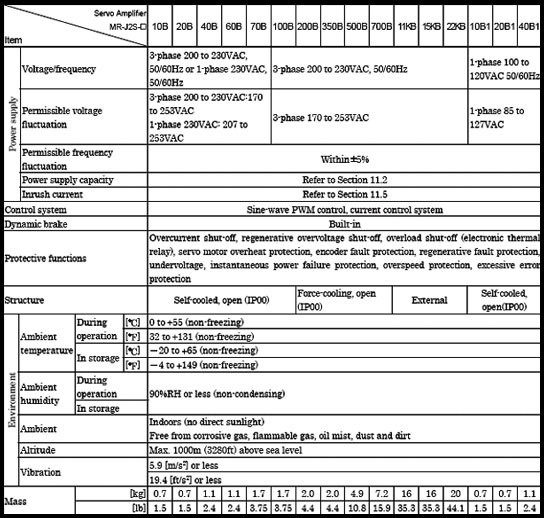

■ MR-J2S-B系列伺服放大器的性能规格

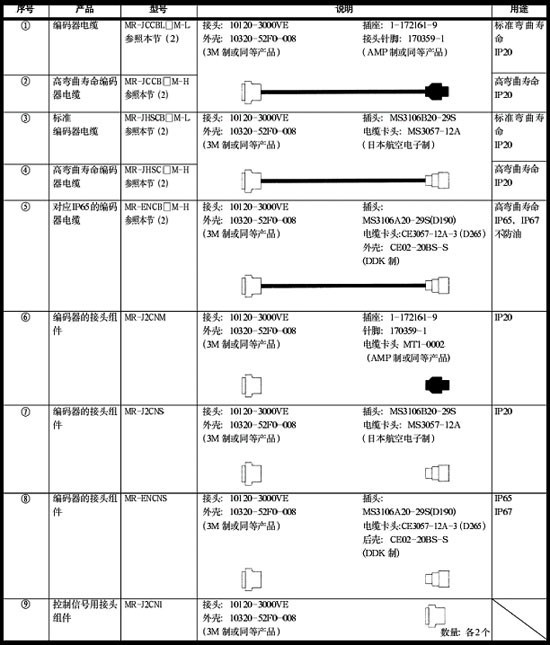

◆ 可选附件
◆ 产品型号
●MR-J2S-A 通用接口型
●MR-J2S-B SSCNET连接型
◆ 技术参数
■ MR-J2S-A系列伺服放大器的性能规格
■ MR-J2S-B系列伺服放大器的性能规格

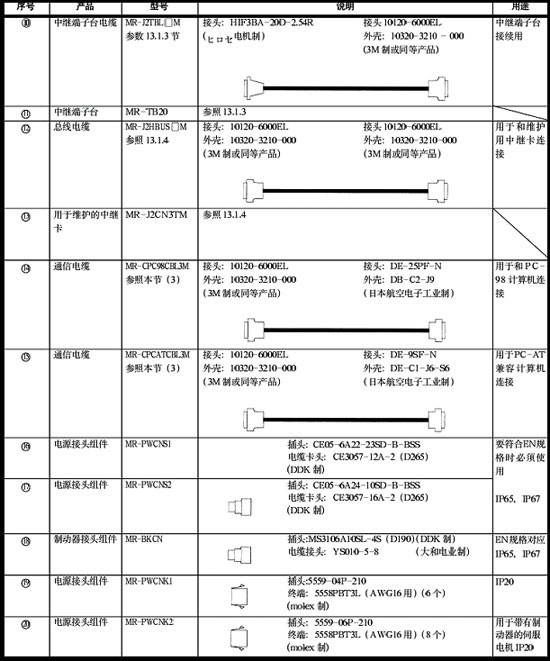

◆可选附件
三菱伺服工作原理
1.伺服主要靠脉冲来定位，基本上可以这样理解，伺服电机接收到1个脉冲，就会旋转1个脉冲对应的角度，从而实现位移，因为， 伺服电机本身具备发出脉冲的功能，所以伺服电机每旋转一个角度，都会发出对应数量的脉冲，这样，和伺服电机接受的脉冲形成了呼应，或者叫闭环，如此一来，系统就会知道发了多少脉冲给伺服电机，同时又收了多少脉冲回来，这样，就能够很精确的控制电机的转动，从而实现精确的定位，可以达到0.001mm。
直流伺服电机分为有刷和无刷电机。有刷电机成本低，结构简单，启动转矩大，调速范围宽，控制容易，需要维护，但维护不方便(换碳刷)，产生电磁干扰，对环境有要求。因此它可以用于对成本敏感的普通工业和民用场合。
无刷电机体积小，重量轻，出力大，响应快，速度高，惯量小，转动平滑，力矩稳定。控制复杂，容易实现智能化，其电子换相方式灵活，可以方波换相或正弦波换相。电机免维护，效率很高，运行温度低，电磁辐射很小，长寿命，可用于各种环境。
2.交流伺服电机也是无刷电机，分为同步和异步电机，目前运动控制中一般都用同步电机，它的功率范围大，可以做到很大的功率。大惯量，最高转动速度低，且随着功率增大而快速降低。因而适合做低速平稳运行的应用。
3.伺服电机内部的转子是永磁铁，驱动器控制的U/V/W三相电形成电磁场，转子在此磁场的作用下转动，同时电机自带的编码器反馈信号给驱动器，驱动器根据反馈值与目标值进行比较，调整转子转动的角度。伺服电机的精度决定于编码器的精度(线数)。
伺服电动机与单机异步电动机比较
交流伺服电动机的工作原理与分相式单相异步电动机虽然相似，但前者的转子电阻比后者大得多，所以伺服电动机与单机异步电动机相比，有三个显著特点：
1、 起动转矩大
由于转子电阻大，其转矩特性曲线如图3中曲线1所示，与普通异步电动机的转矩特性曲线2相比，有明显的区别。它可使临界转差率S0>1，这样不仅使转矩特性(机械特性)更接近于线性，而且具有较大的起动转矩。因此，当定子一有控制电压，转子立即转动，即具有起动快、灵敏度高的特点。
2、运行范围较广
3、无自转现象
正常运转的伺服电动机，只要失去控制电压，电机立即停止运转。当伺服电动机失去控制电压后，它处于单相运行状态，由于转子电阻大，定子中两个相反方向旋转的旋转磁场与转子作用所产生的两个转矩特性(T1－S1、T2－S2曲线)以及合成转矩特性(T－S曲线)
交流伺服电动机的输出功率一般是0.1-100W。当电源频率为50Hz，电压有36V、110V、220、380V；当电源频率为400Hz，电压有20V、26V、36V、115V等多种。
交流伺服电动机运行平稳、噪音小。但控制特性是非线性，并且由于转子电阻大，损耗大，效率低，因此与同容量直流伺服电动机相比，体积大、重量重，所以只适用于0.5-100W的小功率控制系统。
安装使用注意事项
一、伺服电机油和水的保护
A：伺服电机可以用在会受水或油滴侵袭的场所，但是它不是全防水或防油的。因此， 伺服电机不应当放置或使用在水中或油侵的环境中。
B：如果伺服电机连接到一个减速齿轮，使用伺服电机时应当加油封，以防止减速齿轮的油进入伺服电机
C：伺服电机的电缆不要浸没在油或水中。
二、伺服电机电缆→减轻应力
A：确保电缆不因外部弯曲力或自身重量而受到力矩或垂直负荷，尤其是在电缆出口处或连接处。
B：在伺服电机移动的情况下，应把电缆(就是随电机配置的那根)牢固地固定到一个静止的部分(相对电机)，并且应当用一个装在电缆支座里的附加电缆来延长它，这样弯曲应力可以减到最小。
C：电缆的弯头半径做到尽可能大。
三、伺服电机允许的轴端负载
A：确保在安装和运转时加到伺服电机轴上的径向和轴向负载控制在每种型号的规定值以内。
