Q64AD2DA三菱PLC模块4通道A/D转换2通道D/A转换
Q64AD2DA是三菱Q系列的模拟量输入输出模块。Q64AD2DA面价：5800
三菱PLC模块Q64AD2DA特点：
1、可通过1个模块进行模拟输入输出
通过1个模块可以进行4通道的A/D转换、2通道的D/A转换。
2、可对各通道进行范围设置
可对各通道设置不同的电压/电流范围执行动作。
3、分辨率模块的切换
分辨优选法可根据用途选择普通分辨优选法模式(1/4000)、高分辨率(1/12000或1/16000)中的一种。
4、标度功能
可以将A/D转换值为设置的比率值后，读取缓冲存储器中。。
5、移位功能
是在A/D转换中，将进行了A/D转换的数字输出值与任意值进行加法运算的功能。
6、输入范围扩展模式功能
是将“4～20mA”范围、"1~5V"范围的模拟输入范围分别扩展为0～22mA、0~5.5V的功能。
7、记录功能
是将进行了A/D转换的数字输出值存储到缓冲存储器中的功能。
各通道可存储10000点
8、在线模块更换
可以在不停止系统运行的状况下进行更换
三菱PLC模块Q64AD2DA特性：
[A/D转换特性]
模拟输入点数：4点
模拟输入电压：-10~10V DC(输入电阻值:1MΩ)
模拟输入电流：0~20mA DC(输入电阻值:250Ω)
数字输出：
普通分辨率模式：-96~4095,-4096~4095,-1096~4095
高分辨率模式：-384~16383,-288~12287,-16384~16383,-3288～13787

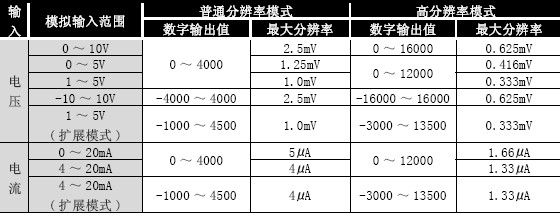

输入输出特性最大分辨率:

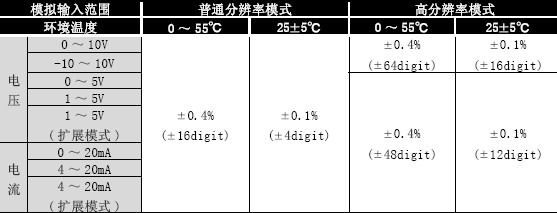

精度(相对于数字输出值的最大值的精度):
转换速度：500µs/通道
绝对最大输入：电压 ±15V 电流 ±30mA
[D/A转换特性]
模拟输出点数：2点
数字输入：
普通分辨率模式：-96~4095,-4096~4095
高分辨率模式：-288~12287,-16384~16383
模拟输出电压：-10~10V DC(外部负载电阻值:1M欧)
模拟输出电流：0~20mA DC(外部负载电阻值:600欧)

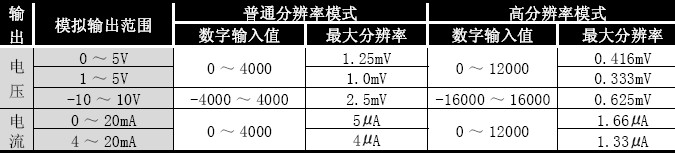

输入输出特性最大分辨率:

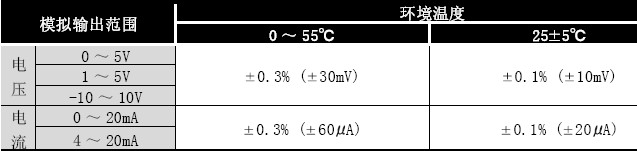

精度(相对于数字输出值的最大值的精度):
转换速度：500us/通道
绝对最大输出：电压 ±15V 电流 21mA
[其它特性]

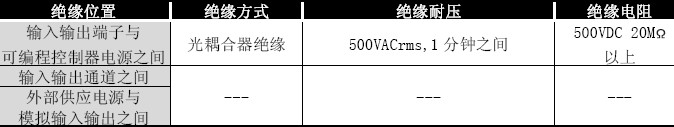

绝缘：
输入输出占用点数：16点
外部连接方式：
A/D D/A转换部分 18点端子排
外部供应电源DC24V FG连接：外部供应电源连接器
适用电线尺寸：
A/D D/A转换部分：0.3～0.75平方毫米

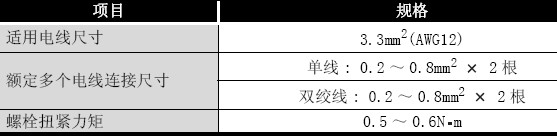

外部供应电源DC24V FG连接：
适用压装端子：
A/D D/A转换部分：R1.25～3(不能使用带套管压装端子)
外部供应电源DC24V FG连接：无
外部供应电源：
24VDC 正负15%
脉动\峰值100mVp-p以下
冲击电流：2.5A 150µs以下
消耗电流：0.19A
内部消耗电流：0.17A
重量：0.23KG
以上就是三菱PLC模块Q64AD2DA的概要介绍了，详细了解与使用请下载：Q64AD2DA使用手册
