三菱MELSEC通信协议的概要 什么是MELSEC通信协议？
以下对Mc协议的概要进行说明。
(1)  MC协议是指，用于外部设备经由C24或E71对可编程控制器CPU的软元件数据、程序进行读取/写入等的Q/L系列可编程控制器用的通信方式的名称。
    只要是可安装应用程序且可通过MC协议的控制步骤进行数据发送接收的设备，便可通过MC协议进行通信。

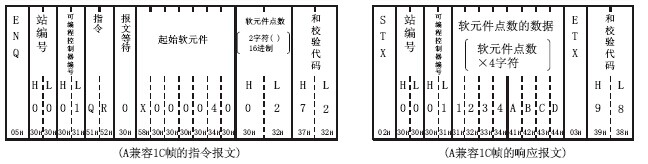

(2) 关于外部设备用于访问可编程控制器的报文格式、控制步骤，取决于各个C24,E710

(3) 通过MC协议进行数据通信时的报文格式、控制步骤与通过以前产品A/W系列模块访问可编程控制器时相同。

   外部设备侧可以使用经由下述A/QnA系列模块访问可编程控制器时的程序，对Q/L系列可编程控制器进行访问。
    1) 通过C24访问可编程控制器
       可以使用下述A/QnA系列模块用的外部设备侧程序对可编程控制器进行访问。
       ·A系列计算机链接模块
       ·QnA系列串行通信模块
    2) 通过E71访问可编程控制器
       可以使用下述A/QnA系列模块用的外部设备侧程序对可编程控制器进行访问。
       ·A系列以太网接口模块
       ·QnA系列以太网接口模块

     * MC协议的数据通信功能相当于以前产品的下述数据通信功能。
         ·C24的情况下
           相当于通过A系列计算机链接模块、QnA系列串行通信模块支持的专用协议进行的数据通信功能。
         ·E71的情况下
           相当于A系列/QnA系列以太网接口模块支持的可编程控制器CPU内数据的读取/写入功能。

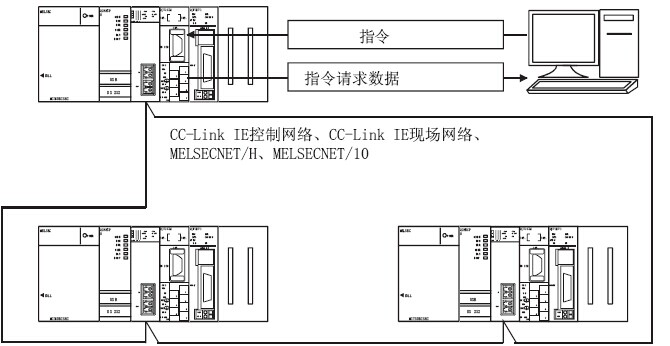

(4) 对于可编程控制器侧，C24/E71根据来自于外部设备的指令进行数据发送接收。
    因此，可编程控制器CPU侧不需要数据通信用的顺控程序。
    * C24的情况下，使用用于从可编程控制器CPU发送数据的接通请求功能时，需要数据发送用的顺控程序。
(5) 对象设备为个人计算机的情况下，通过使用另售的通信支持工具(MX Component)
    可以在无需理会MC协议的报文格式及发送接收步骤的状况「创建对象设备侧的通信程序。
    * 对应的操作系统根据所使用的MX Component的版本而有所不同。
      详细内容请参阅MX Component的手册。
