A1S68AD 三菱模拟数字变换模块
A1S68AD是三菱模拟数字变换模块，三菱A1S68AD的特点有：
(1) 用1个模块可以进行8个信道的A/D变换
1个AlS68AD模块能够进行8个信道的A/D变换。
此外，还能使用微型开关分别对各个信道进行电压输入、电流输入的选择。
(2)能够选择处理方式(各个信道)
能够分别对各个信道选择处理方式。
①一种是在A/D变换时，把当时的数字值存储到缓冲存储器内的取样处理方式。
②另一种是设定A/D变换的次数或时间，将其平均值作为数字值存储到缓冲存储器内的平均处理方式.
(3)可以设定变换允许/禁止(各个信道)
可以对每个信道设定A/D变换允许/禁止，把不使用的信道设定在变换禁止，能够缩短变换时间.
(4)使用微型开关能够迭择输入范围(各个信道)
使用微型开关可分别对各个信道选择输入范围，备有自动补偿功能。不必像原有机型那样的补偿、增益调整。
(5)可实现高速的A/D变换
每一信道的最高A/D变换速度可达到0.5ms.
三菱PLC模块A1S68AD(模拟数字变换模块)的系统构成：
(1) 适用的CPU
·AISJCPU ·AISCPU ·A2SCPU ·A2USCPU(S1) ·AlSCPU24-R2 ·A2ASCPU ·A52GCPU (T21B)
(2) 安装片数
只要在适用CPU的输入点范围之内，使用的模块数没有限制。
(3)安装槽
除了下述情况外，可以装入底座组件上的任一槽内。
如安装于没有电源组件的增设底座组件上(A1S52B,AIS55B, A1S58B)，则可能会产生电源容量不够的情况，请予注意.
当把A1S68AD安装于没有电源组件的增设底座上时,请考虑下列各项来选定电源组件、基本底座组件、增设底座组件及增设电缆.
①基本底座组件上电源组件的电流容量
②基本底座组件的电压降
③增设底座组件的电压降
④增设电缆的电压降
(4)数据链路系统
在数据链路系统中，主站、本地站、远程输入输出站都能设置.有关远程输入输出站的程序例子，请参照MELSECNET, MEMECNET/B数据链路系统参考手册

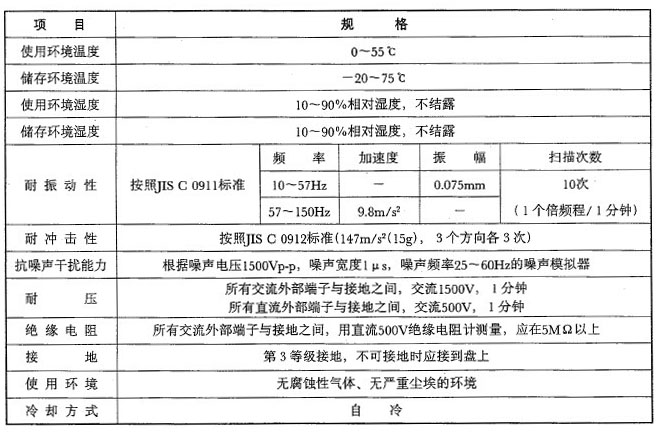

三菱A1S68AD的一般规格：
三菱A1S68AD的性能规格：
模拟输入:可以使用微型开关的设定进行以下2种选择
电压:DC-10~0~+10V(输入阻抗1M欧)
电流:0~+20mA(输入阻抗250欧)
数字输出：带16位符号的二进制数
输入输出特性*1如下：
模拟输入值 数字输出值
0~+10V 0~+4000
-10~10V -2000~+2000
0~5V或0～20mA 0~+4000
1~5V或4～20mA 0~+4000
最大分辨率如下：
模拟输入值 数字输出值
0~+10V 2.5mA
- 10~10V 5mA
0~5V 1.25mA
1~5V 1mA
0～20mA 5uA
4～20mA 4uA
综合精度:士1%以内(相对于最大值的精度)
最大变换速度:0.5ms/1个信道 *2
最大绝对输入:电压士35V，电流士30mA
模拟输入点数:8个信道/1个模块
绝缘方式:输入端子与程控器电源之间光耦合器绝缘(信道之间为非绝缘)
输入输出点有点数：特殊32点
连接端子：20点端子块
外部电源：不需要
适用电线尺寸：0.75～1.5mm2
适用压接端子：R1.25-3 ,1.25-YS3,RAV1.25-3,V1.25-YS3A
A1S68AD内部消耗电流：0.4A
A1S68AD重量：0.27KG
A1S68AD面价：6480
备注：
*1、出厂时的模拟输入值设定在0～+10V
*2、即使是只设定1个信道进行平均处理，全部信道的最大变换速度也将变为lms/1信道。

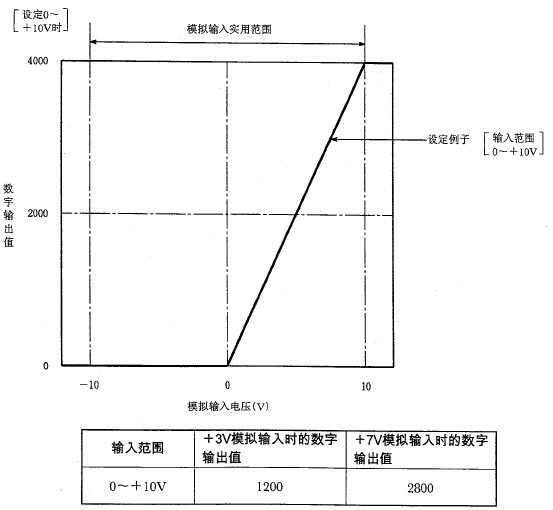

A1S68AD电压输入特性：

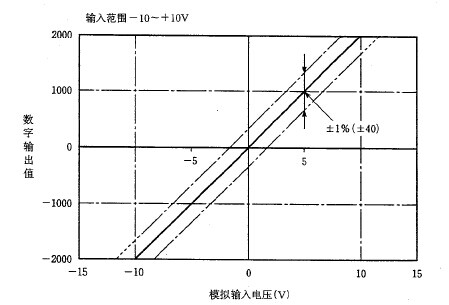

A1S68AD电压输入特性的综合精度：

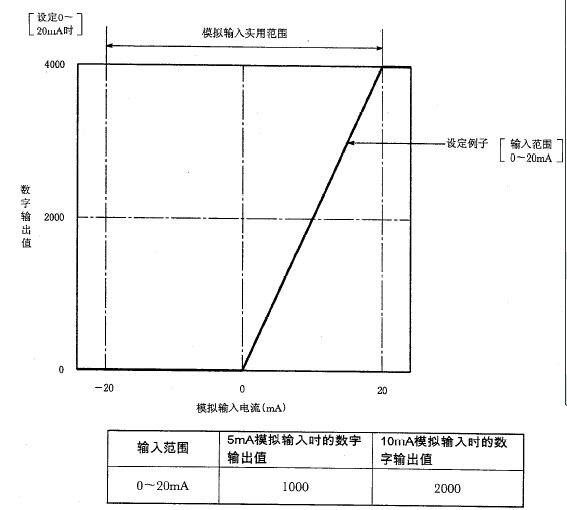

A1S68AD电流输入特性：

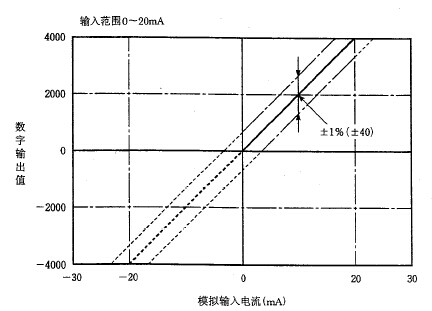

A1S68AD电流输入特性的综合精度：
