FX2N-1RM-E-SET 三菱可编程凸轮开关 FX2N-1RM
FX2N-1RM-E-SET三菱可编程凸轮开关,FX2N-1RM-E、FX2N-1RM-SET、FX2N-1RM、2N-1RM这里主要从以下几个方面介绍：
1、FX2N-1RM产品概述
三菱可编程凸轮开关FX2N-1RM-E-SET(在以后的文章中称为FX2N-1RM或单元)是用来检测使用无刷编码器的机器的旋转角度，然后开启/关闭最大48点的晶休管输出，达到编程设定好的角度(位置)。
2、FX2N-1RM功能介绍
1) 即使当设备在高速度旋转的时候也能高精度地检测出角度。
2) 1台FX2N-1RM单元可以单独使用，或是在系统的术端最多连接3台FX2N-1RM单元，作为FX2N/FX2NC可编程序控制器的特殊单元来使用。
3) 当连接了FX2N的晶体管输出扩展模块的时候，可提供最大48点的无触点输出。最大32点可以同时启动。 在每个点上最大可以执行8次ON/OFF操作(STEP0~STEP7)。(最大速度:直接输出中为830r/min)
4) 可以通过专用的数据设定而板(随机配套)或是可编程序控制器上单元提供的FROM/TO指令来进行运转角度设定和监控器显示。
5) 内带一个EEPROM(无电池)。最多可保存8钟程序。
6) 当程序运行时，可以改变一个程序组，可以更改一段程序，并且可以更改自动角度增加值。
7) 可以通过使用可编程序控制器中的个人计算机用梯形图支持软件和FX-20P-E(两者都适用FX2N)来保存或是传送程序。
8) 装在机械中的无刷编码器的电缆最大可以延长至100m(3937英寸)。
9) 当一台机器处于高速旋转的状态下，角度自增益功能能够对产生的机械延迟进行补偿。
3、FX2N-1RM产品外形
FX2N-1RM的产品包装中包括以下的部件。
·可编程凸轮开关FX2N-1RM(包括数据设定面板)
·信号电缆FX2N-RS-5CAB
·编码器F2-720RSV
·连接可编程序控制器的扩展电缆(55mm(2.17英寸))

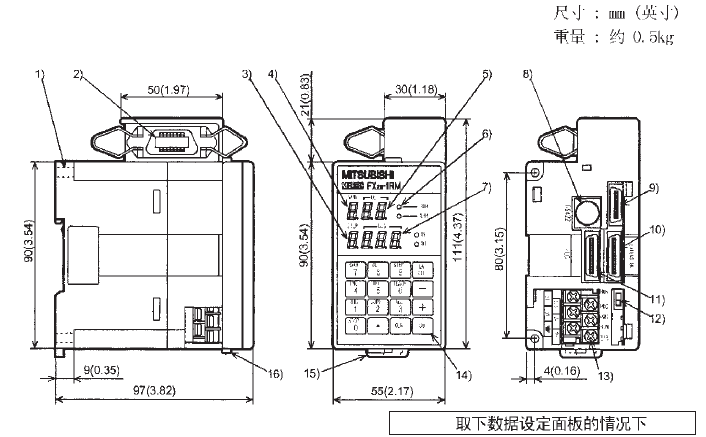

4、FX2N-1RM外形尺寸图及各部分名称说明
┌──┬────────────┬──┬────────────┐
│序号│名称说明 │序号│名称说明 │
├──┼────────────┼──┼────────────┤
│1 │2处的安装孔 │7 │DEG(角度)显示部分 │
├──┼────────────┼──┼────────────┤
│2 │连接编码器的连接器 │8 │连接个人计算机或是 │
│ │ │ │FX-20P-E的连接器 │
├──┼────────────┼──┼────────────┤
│3 │STEP(输出模式)显示部分 │9 │连接数据设定面板的连接器│
├──┼────────────┼──┼────────────┤
│4 │程序组(程序编号)显示部分│10 │连接扩展模块的连接器 │
├──┼────────────┼──┼────────────┤
│5 │OUT(输出编号)显示部分 │11 │连接可编程序控制器连接器│
├──┼────────────┼──┼────────────┤
│6 │操作显示LED │12 │RUN/PRG切换开 │
├──┼────────────┼──┼────────────┤
│ │RUN：表示处于运行状态 │13 │电源的输入/反馈转换输入 │
│ │ │ │接线端子(端子螺丝为M3) │
├──┼────────────┼──┼────────────┤
│ │ERR：出错的显示 │14 │操作用的16键 │
├──┼────────────┼──┼────────────┤
│ │ON：ON输出设定的显示 │15 │安装到DIN导轨用的钩子 │
├──┼────────────┼──┼────────────┤
│ │OFFF:OFF输出设定的显示 │16 │连接数据设定面板的底部 │
└──┴────────────┴──┴────────────┘
5、FX2N-1RM-E-SET产品规格说明
1)、环境规格说明
【一周围温度】运行时0~55℃、保存时-20~70℃
【一周围湿度】运行时35~85%RH(无凝露)
【抗振动】与JIS C9011标准一致，10~55Hz, 0.5mm(0.02英寸)(最大2G),三个方向各2小
【抗冲击】与JIS C9012标准一致，10G，三个方向各做3次
【抗噪音】耐噪音电压1000 Vp-p,噪音振幅1μs，使用噪音仿真器
【耐压】500V AC, 1分钟
【绝缘阻抗】用500 VDC兆欧表测量为5MΩ或是更高
【接地】3类接地(强电系统中不允许公共端接地)
【环境空气】不允许有腐蚀性气体和腐蚀性灰尘
2)、FX2N-1RM-E-SET性能规格
【适用的可编程序控制器】可以连接FX2N和FX2NC系列的可编程序控制器。也允许单驱动器
【程序存储器】内带EEPROM存储器(无电池)
【凸轮的输出点数】
48点内部输出点数。数据通过可编程序控制器读取。此外，当连接晶体管输出型的扩展模块或
是晶闸管输出扩展模块的情况下，可以连接48点(连接扩展模块时，最大32点同时可以为ON)
【检测器】无刷旋转编码器(F2-32RM用的F2-720RSV)
【控制分辨率】720分度/转(0.5度)或是360分度/转(1度)
【响应速度】415 r/min/0.5度或是830r/min/度
【程序组的数量】8个程序组(由可编程序控制器指定)或是4个程序组(由外部输入指定)
【设定单元】
专用的数据设定单元(随机配套)
通过可编程序控制器连接的外围设备(需要控制程序)
【ON/OFF的次数】8次/凸轮输出
【输入】2个程序组的输入点数(0到3的代码输入), 24 VDC, 7mA，响应时间为3ms，光耦隔离
【开关设定】RUN/PRG切换开关和16个键盘
【LED显示】POWER、RUN、ERROR， 7段码*7位数，LED*4
3)、编码器规格
【激发方式】两相激发，单相输出(5kHz)
【允许的机械旋转速度】3000r/min
【电缆长度】最大100m(3937英寸)
【抗振动】与JIS C9011标准一致，10到2000kHz(最大15G)，3个方向每个方向各2小时
【抗冲击】与JIS C9012标准一致(50G, 11ms, 6个方向每个方向各3次)
【摩擦转距】120g.cm2或者更小
【防护级别】IP52(JEM1030)
【周围温度】-10~+85℃
4)、电源规格
【额定电压】24V DC+10%，-15%
【允许的瞬间断电时间】5ms
【消耗功率】3W(单独运行的情况下)，5W(32点输出都ON的情况下)
【突入电流】300mA(单独运行的情况下)，400mA (32点输出都ON的情况下)
5)、输入规格
【输入信号电压】24VDC±10%
【输入信号电流】7mA/24V DC
【输入ON电流】4.5mA或是更大
【输入OFF电流】1.5mA或是更小
【输入响应时间】约3ms
【输入信号格式】接点输入或是NPN/PNP集电极开路型
【回路绝缘】光耦隔离
