三菱PLC QD63P6高速计数器模块
三菱QD63P6是Q系列的6通道速计数器模块，它是通过智能功能模块开关进行计数速度切换设置的，计数速度受脉冲的上升沿、下降沿时间影响。应注意在对上升沿、下降沿时间长的脉冲进行计数时可能会出现错误计数。
QD63P6参数说明：6通道200/100/10kpps、输入信号DC5V、40引脚连接器
一、三菱PLC高速计数器模块QD63P6产品规格说明
【计数速度切换设置】200k(100k200kPPS)、100k(10k~100kPPS)、10k(10kPPS 以下)
【I/O占用点数】32 点(I/O 分配: 智能32 点)
【通道数】6 通道
【计数范围】32 位二进制数存储(-2147483648~2147483647)
【计数输入信号】
相：单相输入、两相输入
信号级别( A, B)：DC5V6.4~11.5mA
【计数器】
计数速度( 最高)：根据计数速度的切换设置分别为200kPPS、100kPPS、10kPPS
计数范围：32 位带符号的二进制数(-2147483648~2147483647)
形式：UP/DOWN 预置计数器＋链接计数器功能

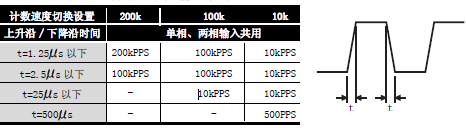

最小计数脉冲幅度(任务比50%)如下图
【一致检测】
比较范围：32 位带符号的二进制数
比较结果：设置值<计数值、设置值=计数值、设置值>计数值
中断：具有一致检测中断功能
【外部配线连接方式】40引脚连接器(适合连接器有A6CON1，A6CON2，A6CON4)
【外形尺寸H*W*D[mm]】98*27.4*90
【DC5V内部电流消耗】0.59A
【重量】0.15kg
二、QD63P6功能说明
【线性计数器功能】
该功能可在-2147483648~2147483647间计数，若超过计数范围则检测为溢出
【链接计数器功能】
该功能在链接计数器上限值(Un\G2~3)与下限值(Un\G0~1)之间反复进行计数
【一致检测功能】
该功能可预先设置任意通道的一致检测点，与计数器当前值比较之后输出计数器值一致(X02)
【一致检测中断功能】
检测为一致时，向可编程控制器CPU发送中断信号并起动中断程序的功能
【预置功能】
将计数器的当前值改写为任意值的功能
通过顺控程序进行预置的功能
【周期脉冲计数器功能
该功能在输入周期脉冲计数器开始指令(Y05)时，在预先设置的周期时间将当前值
A(Un\G10~11)/当前值B(Un\G200~201)存储在缓冲存储器中
三、QD63P6特点
(1) 可显示-2147483648~2147483647 大范围的计数
(2) 可切换最高计数速度
在QD63P6 中，由于可进行200K/100K/10K的切换，因此对缓慢的上升沿/下降沿脉冲也可进行准确计数。
(3) 可选择脉冲的输入
脉冲输入可在单相1倍增/单相2倍增/两相1倍增/两相2倍增/两相4倍增/CW/CCW中进行选择。
(4) 可选择计数器形式
可在如下计数器形式中任意选择。
(a) 线性计数器形式
可在-2147483648~2147483647间计数，若超过计数范围则检测为溢出。
(b) 链接计数器形式
在链接计数器上限值与下限值之间反复进行计数。
(5) 可进行一致检测
可预先设置任意通道的一致检测点，与计数器当前值比较之后输出ON/OFF信号或者启动中断程序。
(6) 可使用周期脉冲计数器功能
周期脉冲计数器功能是指，在信号输入期间，在预先设置的时间存储计数器的当前值及上一次的值的功能。
(7) 通过应用程序包的简单设置
准备有另售的应用程序包(GX Configurator-CT)。
虽然并非一定要使用应用程序包，但是通过应用程序包，可在画面上进行初始化设置及自动刷新设置，可在简化顺控程序的同时，使设置状态、动作状态的确认更加方便。
四、QD63P6其它相关信息
1、QD63P6价格(面价)：12000
2、QD63P6用户手册 使用手册 操作手册
