FX2N-4AD-TC 三菱PLC 4通道温度模块
FX2N-4AD-TC参数说明：4通道温度模块。FX2N-4AD-TC价格(面价)3270、FX2N-4AD-TC用户指南。
一、三菱PLC模块FX2N-4AD-TC产品简介
1、FX2N-4AD-TC模拟特殊功能模块将来自4个热电偶传殊器(类型为K或J)的输入信号放大，并将
数据转换成12位的可读数据，存储在FX2N主单元中。摄氏(℃)和华氏度(℉)数据都可以读。
读分辫率为:类型为K时，0.2℃/0.72℉,类型为J时，0.3℃/0.54℉。
2、所有的数据传输出和参数设置都可以通过FX2N-4AD-TC的软件控制来调整。由FX2N PC的TO/FROM应用指令来完成。
3、FX2N-4AD-TC 占用FX2N扩展总线8个点的I/O。这8点可以分配为输入或输出。FX2N-4AD-TC消耗FX2N主单元或有
源扩展单元5V电源槽30mA的电流。
可使用下述指标的热电偶:类华K(JIS 1602-1981)类型J(JIS 1602-1981)
二、FX2N-4AD-TC外形尺寸,以下尺寸单位为mm(inch)
附件：特殊功能模块遍号标识的自粘结标签

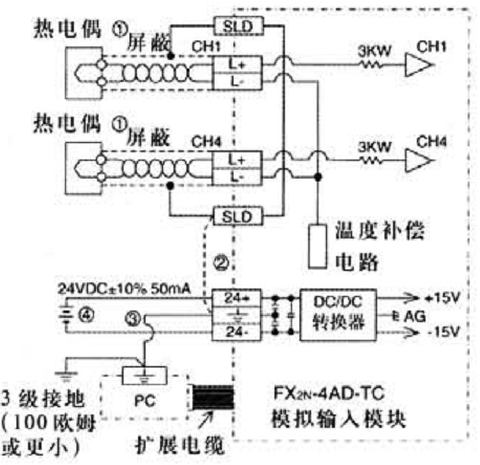

三、FX2N-4AD-TC布线
1、与热电偶连接的沮度补偿电缆如下所述
类型K: DX-G KX-GS KX-H KX-HS WX-G WX-H VX-G
类型J: JX-G JX-H
对于每10欧姆的线阻抗，补偿电缆指示出它比实际温度高出0.12℃。
使用前检查线阻抗。长的补偿电缆容易受到嗓声的干扰，因此，建议使用长度小于100米的补偿电缆。
不使用的通道应该在正负端子之问接线，以防止在这个通道上检测到错误。
2、如果存在过大的嗓声，在本单元上，将SLD端子接到地端子上。
3、连接FX2N-4AD-TC和主单元的地端子。在主单元上使用3级接地。
4、可编程控制器的24V内置电源可作为本单元的电源供应。
四、FX2N-4AD-TC规格说明
1、电源规格
模拟电路：24V DC±10%,50mA
数字电路：5V DC，30mA(由主单元的内部电源提供)
2、性能指标
┌──────┬─────────────┬────────────────┐
│项目 │摄氏(℃) │华氏(℉) │
│ ├─────────────┴────────────────┤
│ │通过读取适当的缓冲存储器，可以得到℃和℉两种数据。 │
├──────┼──────────────────────────────┤
│输入信号 │热电偶:类型K或J(每个通道两种都可使用)，4通道，JIS 1602-1981 │
├──────┼───┬─────────┬────┬───────────┤
│倾定沮度范围│类型 K│-100℃到+1,200℃ │类型K │-148℉到+2192 │
│ ├───┼─────────┼────┼───────────┤
│ │类型 J│-100℃到+600℃ │类型J │-148℉到+1112 │
├──────┼───┴─────────┴────┴───────────┤
│数字输出 │12位转换，以16位2的补码形式存储 │
│ ├───┬─────────┬────┬───────────┤
│ │类型K │-1000到12000 │类型 K │-1480到21920 │
│ ├───┼─────────┼────┼───────────┤
│ │类型J │-1000到6000 │类型 J │-1480到11120 │
├──────┼───┼─────────┼────┼───────────┤
│分辨率 │类塑K │0.4℃ │类型 K │0.72℉ │
│ ├───┼─────────┼────┼───────────┤
│ │类型1 │0.3℃ │类型 J │0.54℉ │
├──────┼───┴─────────┴────┴───────────┤
│总精度校正点│±(0.5%全范围+1℃) 纯水冷凝点:0℃/32℉ │
├──────┼──────────────────────────────┤
│转换速度 │(240ms± 2%) * 4通道(不使用的通道不进行转换) │
├──────┼──────────────────────────────┤
│ │模拟和数字电路之问用光电偶合器隔离。 │
│ 隔离 │DC/DC转换器用来隔离FX2N主单元电源。 │
│ │模拟通道之间没有隔离。 │
├──────┼──────────────────────────────┤
│占用I/O点数 │占用FX2N扩展总线8点I/O(输入输出皆可) │
└──────┴──────────────────────────────┘
