FX5面价表、FX5型号表、FX5功能、FX5特点

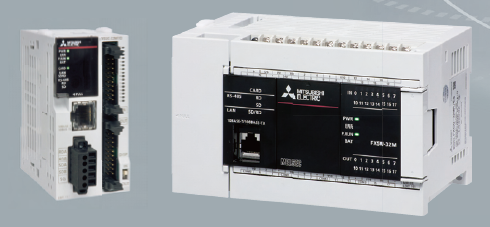

三菱微型可编程控制器MELSEC-F系列,以基本性能的提升、与驱动产品的连接、软件环境的改替为亮点，作为MELSEC iQ-F系列FX5隆重问世。
1、PLC & HMI
1)、通过MELSEC iQ-F系列的高速化系统总线(是FX3U PLC的150倍),可以大幅提高系统的总体性能。
2)、标准化的程序上,配备必要的FB·标签的专用存储器。
3)、搭载了统一的强化安全功能
2、网络
1)、通过CC-Link IE Field(今后对应)，可无数据丢失的读取数据，并实现1Gbps高速通信(链接刷新性能为是FX3U PLC的40倍*1)。
2)、实现了使用了SLMP*各种设备之间的无组通信吟后对应)
* SLMP：SeamLess Message Protocol
3、软件环境
1)、可从实体设备上检侧出网络的构成图，并自动生成。(今后对应)
2)、MELSOFT Navigator-实现各软件间参数的相互对应(今后刘应〕
二、FX5主要功能
1、CPU性能
作为MELSEC iQ-F心脏的PLC执行器,新开发对应搭载了可以执行结构化程序和多个程序的执行器,并可写入ST语言和FB。
程序容量64K步、指令运算速度(LD,MOV指令/μs)
2、内置SD存储器
内置的SD卡相,非常便于进行程序升级和设备的批量生产。
另外SD卡上可以载入数据(今后对应),对把握分析设备的状态和生产状况,有很大的帮助。
3、RUN/STOP/RESET开关
RUN/STOP开关上内置了RESET功能。
无需关闭主电源就可里新启动，使调试变得更有效率。
4、内置RS-485端口(带MODBUS®功能)
通过内置RS-485通信端口，与三菱常规变频器的最长通信长度为50m,最大为16台(可通过6种应用指令进行控制)。
另外也对应MODBUS功能，可连接PLC、传感器、温度调节器等周边设备，最大可连接32台(包含主站)。
5、内置模拟量输入输出(附带报警输出)
FX5U内置12位2ch模拟量输入和lch模拟量输出。
无需程序，仅通过设定参数便可使用。
可通过参数来设定数值的传送、比例大小、报警输出。
6、安全性高
MELSEC iQ-F可以通过安全功能(文件密码、远程密码、安全密码)，来防止第三方非法登录而进行数据的盗取及非法实施等行为。
7、高速系统总线
MELSEC iQ-F搭载了高速CPU的同时，实现了1.5k字节/ms的通信速度，(约为FX3U的150倍)，即使扩展使用多台智能模块时，也可最大限度的发挥其作用。
8、无需电池，维护简单
程序无需电池可保持,计时器数据可通过大容量电容器保持10日(根据使用情况会有变化)。
备注：使用选件电池时，可实现计时器数据与软元件寄存的停电保持。
9、内置Ethernet端口
Ethernet通信端口在网络上最大可以连接8台电脑或设备,可实现连接多台电脑和相关设备。并可对应远程设备的维护或与上位机之间的无缝SLMP通信，非常有效。
10、先进的定位功能
1)、内置定位(200kHz、内置4轴)
2)、简易运动控制定位模块(4轴控制模块)
3)、先进的运动控制功能
11、便捷的工程软件
使用三菱PLC编程软件GX Works3可对PLC进行设计、维护的综合软件。
直观的图形化操作，只需要[选择]就轻松进行编程。通过可轻松排除故障的诊断功能，实现削减编程成本。
三、三菱FX5型号及FX5面价表
| 型号 | 规格说明 | 面价 |
| 1、FX5 PLC | ||
| FX5U-32MR/ES | 内置16入/16出(继电器),AC电源 | 5950 |
| FX5U-32MT/ES | 内置16入/16出(晶体管漏型),AC电源 | 6100 |
| FX5U-32MT/ESS | 内置16入/16出(晶体管源型),AC电源 | 6700 |
| FX5U-64MR/ES | 内置32入/32出(继电器),AC电源 | 7250 |
| FX5U-64MT/ES | 内置32入/32出(晶体管漏型),AC电源 | 7400 |
| FX5U-64MT/ESS | 内置32入/32出(晶体管源型),AC电源 | 8100 |
| FX5U-80MR/ES | 内置40入/40出(继电器),AC电源 | 8050 |
| FX5U-80MT/ES | 内置40入/40出(晶体管漏型),AC电源 | 8250 |
| FX5U-80MT/ESS | 内置40入/40出(晶体管源型),AC电源 | 9100 |
| FX5UC-32MT/D | 内置16入(漏型)/16出(晶体管漏型),DC电源 | 5480 |
| FX5UC-32MT/DSS | 内置16入(源型/漏型)/16出(晶体管源型),DC电源 | 6000 |
| 2、FX5系列扩展单元 | ||
| FX5-32ER/ES | 16点DC24V(源型/漏型)输入、16点继电器输出 | 3600 |
| FX5-32ET/ES | 16点DC24V(源型/漏型)输入、16晶体管(漏型)输出 | 3600 |
| FX5-32ET/ESS | 16点DC24V(源型/漏型)输入、16晶体管(源型)输出 | 3700 |
| FX5-C32ET/D | 16点DC24V(漏型)输入、16晶体管(漏型)输出 | 3300 |
| FX5-C32ET/DSS | 16点DC24V(源型/漏型)输入、16晶体管(源型)输出 | 3300 |
| 3、FX5系列输入模块 | ||
| FX5-8EX/ES | 8点DC24V(源型/漏型)输入、端子台连接 | 870 |
| FX5-16EX/ES | 16点DC24V(源型/漏型)输入、端子台连接 | 1300 |
| FX5-C32EX/D | 32点DC24V(漏型)输入、连接器连接 | 2840 |
| FX5-C32EX/DS | 32点DC24V(源型/漏型)输入、连接器连接 | 3150 |
| 4、FX5系列输出模块 | ||
| FX5-8EYR/ES | 8点继电器输出、端子台连接 | 1050 |
| FX5-8EYT/ES | 8点晶体管(漏型)输出、端子台连接 | 1050 |
| FX5-8EYT/ESS | 8点晶体管(源型)输出、端子台连接 | 1100 |
| FX5-16EYR/ES | 16点继电器输出、端子台连接 | 1460 |
| FX5-16EYT/ES | 16点晶体管(漏型)输出、端子台连接 | 1460 |
| FX5-16EYT/ESS | 16点晶体管(源型)输出、端子台连接 | 1550 |
| FX5-C32EYT/D | 32点晶体管(漏型)输出、连接器连接 | 3150 |
| FX5-C32EYT/DSS | 32点晶体管(源型)输出、连接器连接 | 3450 |
| 5、FX5系列模块量模块 | ||
| FX5-4AD-ADP | 4通道输入、DC-10~10V或DC-20~20mA | 2380 |
| FX5-4DA-ADP | 4通道输出、DC-10~10V或DC-20~20mA | 2380 |
| 6、FX5系列其它功能模块 | ||
| FX5-40SSC-S | 简单的运动/定位模块，4轴 | 9900 |
| FX5-232-BD | RS-232C通信板 | 540 |
| FX5-232ADP | RS-232C通信接口 | 1530 |
| FX5-485-BD | RS-485通信板 | 540 |
| FX5-485ADP | RS-485通信接口 | 1900 |
| FX5-1PSU-5V | FX5扩展电源模块 | 2080 |
| FX5-CNV-BUS | 总线转换模块FX5(端子台)->FX3(端子台) | 480 |
| FX5-CNV-IFC | 连接器转换模块FX5(连接器)->FX3(端子台) | 480 |
| FX5-CNV-BUSC | 总线转换模块FX5(连接器)->FX3(端子台) | 480 |
| FX5-422-BD-GOT | RS-422通信用(GOT连接用)板 | 540 |
四、其它
1、FX5U系列PLC及FX5模块外形尺寸图
2、iQ-F系列FX5U内置功能
3、FX5U性能规格
4、FX5UC性能规格
5、FX5 PLC软元件点数分配
