什么是PID控制系统？
三菱PLC温控调节模块Q64TCTTN、Q64TCRTN是以来自于外部温度传感器的输入为基础进行PID运算以达到目标温度的模块。通过晶体管输出输出到外部进行温度调节。
在Q64TCTTN、Q64TCRTN中，可以将用于进行PID运算的PID 常数(比例带(P)、积分时间(I)、微分时间(D))通过自动调谐功能进行自动设置。
1、PID控制系统

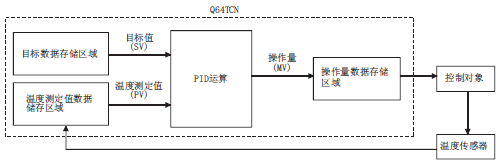

进行PID 控制时的系统如下所示。
2、PID控制步骤

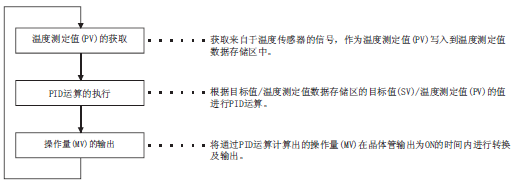

PID控制通过下述步骤进行。
3、PID控制(简易2自由度)
在Q64TCN中，将2自由度PID控制的参数通过简化的"简易2自由度"进行控制。
在简易2自由度中，可以对施加到PID常数中的控制响应参数选择"快速"、"普通"、"慢速"。由此，可在保持良好的"抗干扰性"的状况下，改变"目标值(SV) 更改响应性"的形状。
以下介绍1自由度PID控制 、2自由度PID控制、简易2自由度的不同点。
(1)、1自由度PID控制与2自由度PID控制
. 一般的PID控制被称为1自由度PID控制。对于1自由度PID控制，如果设置了"目标值(SV)更改响应性"良好的PID常数，则"抗干扰性"将变坏。反之，如果设置了"抗干扰性"良好的PID常数，则"目标值(SV) 更改响应性"将变坏。
. 2自由度PID控制是指，在考虑了目标值(SV)的值及变化量的基础上确定操作量(MV)的PID控制。在2自由度PID控制中，可以兼顾"目标值(SV)更改响应性"及"抗干扰性"。
(2)、2自由度PID控制与简易2自由度PID

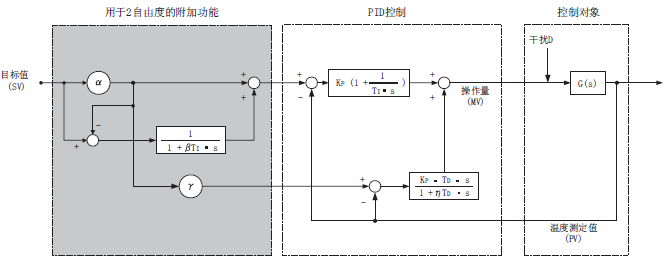

2自由度PID 控制的块图如下所示。
通过对上图的α、β、γ进行合适的设置，可以获得最佳控制。
但是，完全的2自由度PID控制的应设置参数较多，通过自动调谐实现自动调节也较为困难。因此，在Q64TCN中配备了简化了参数的简易2自由度PID控制。
三菱PLC温控调节模块Q64TCTTN、Q64TCRTN是以来自于外部温度传感器的输入为基础进行PID运算以达到目标温度的模块。通过晶体管输出输出到外部进行温度调节。
在Q64TCTTN、Q64TCRTN中，可以将用于进行PID运算的PID 常数(比例带(P)、积分时间(I)、微分时间(D))通过自动调谐功能进行自动设置。
1、PID控制系统
进行PID 控制时的系统如下所示。
2、PID控制步骤
PID控制通过下述步骤进行。
3、PID控制(简易2自由度)
在Q64TCN中，将2自由度PID控制的参数通过简化的"简易2自由度"进行控制。
在简易2自由度中，可以对施加到PID常数中的控制响应参数选择"快速"、"普通"、"慢速"。由此，可在保持良好的"抗干扰性"的状况下，改变"目标值(SV) 更改响应性"的形状。
以下介绍1自由度PID控制 、2自由度PID控制、简易2自由度的不同点。
(1)、1自由度PID控制与2自由度PID控制
. 一般的PID控制被称为1自由度PID控制。对于1自由度PID控制，如果设置了"目标值(SV)更改响应性"良好的PID常数，则"抗干扰性"将变坏。反之，如果设置了"抗干扰性"良好的PID常数，则"目标值(SV) 更改响应性"将变坏。
. 2自由度PID控制是指，在考虑了目标值(SV)的值及变化量的基础上确定操作量(MV)的PID控制。在2自由度PID控制中，可以兼顾"目标值(SV)更改响应性"及"抗干扰性"。
(2)、2自由度PID控制与简易2自由度PID
2自由度PID 控制的块图如下所示。
通过对上图的α、β、γ进行合适的设置，可以获得最佳控制。
但是，完全的2自由度PID控制的应设置参数较多，通过自动调谐实现自动调节也较为困难。因此，在Q64TCN中配备了简化了参数的简易2自由度PID控制。
