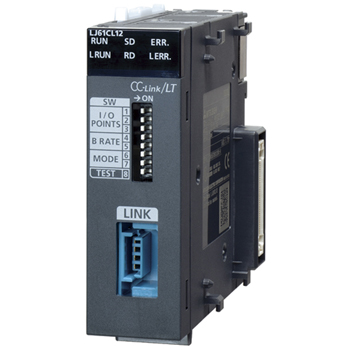

LJ61CL12-CM 三菱CC-Link/LT主站模块
LJ61CL12-CM 三菱CC-Link/LT主站模块
时间:2016-06-01 来源:未知 作者:admin 点击:3325次
LJ61CL12为三菱CC-Link/LT主站模块，LJ61CL12价格，LJ61CL12供应商。
LJ61CL12-CM参数说明：CC-Link/LT主站模块
三菱CC-Link/LT主站模块LJ61CL12-CM产品规格说明
1、LJ61CL12硬件规格
┌───────────────────┬────┬────┬──────┐
│点数模式 │4点模式 │8点模式 │16点模式 │
├────┬──────────────┼────┼────┼──────┤
│控制规格│最多链接点数 │256点 │ 512点 │ 1024点 │
│ │(使用相同的I/O地址时) │(512点) │(1024点)│(2048点) │
│ ├──────────────┼────┼────┼──────┤
│ │每站的链接点数 │4点 │ 8点 │ 16点 │
│ │(使用相同的I/O地址时) │(8点) │(16点) │(32点) │
│ ├────┬────┬────┼────┼────┼──────┤
│ │链接扫描│连接32站│点数 │128点 │256点 │512点 │
│ │时间 │时 ├────┼────┼────┼──────┤
│ │ │ │2.5Mbps │0.7ms │0.8ms │1.0ms │
│ │ │ ├────┼────┼────┼──────┤
│ │ │ │625kbps │2.2ms │2.7ms │3.8ms │
│ │ │ ├────┼────┼────┼──────┤
│ │ │ │156kbps │8.0ms │10.0ms │14.1ms │
│ │ ├────┼────┼────┼────┼──────┤
│ │ │连接64站│点数 │256点 │512点 │1024点 │
│ │ │时 ├────┼────┼────┼──────┤
│ │ │ │2.5Mbps │1.2ms │1.5ms │2.0ms │
│ │ │ ├────┼────┼────┼──────┤
│ │ │ │625kbps │4.3ms │5.4ms │7.4ms │
│ │ │ ├────┼────┼────┼──────┤
│ │ │ │156kbps │15.6ms │20.0ms │27.8ms │
└────┴────┴────┴────┴────┴────┴──────┘
[通信规格]
. 传送速度：2.5Mbps/625kbps/156kbps
. 通信方式：BITR方式(Broadcastpolling + Interval Timed Response)
. 网络拓扑：T分支类型
. 出错控制系统：CRC
. 可连接模块数：64
. 远程站号：1~64
. 主站模块安装位置：干线端部
. RAS功能：网络诊断、内部回送诊断、从站断开功能、自动恢复功能
. 连接电缆*1：专用扁平电缆(0.75mm2×4)*5、VCTF电缆*4、软性电缆*5
[I/O点占用数*2] 16、32、48、64、128、256、512、1024 点(I/O 分配: 智能)
[内部消耗电流(DC5V)] 0.16A
[DC24V电源*3]
. 电压：电压DC20.4 ～ 28.8V
. 当前消耗电流：0.03A
. 启动进的电流：0.07A
[重量] 0.12kg
=============================备注======================
*1 当使用专用的扁平电缆、VCTF电缆和软性电缆以外的电缆时，CCLINK/LT性将无法保证。
*2 使用动作设置开关设置I/O占用点数。
*3 DC24V 电源是通过专用电源或电源适配器提供。

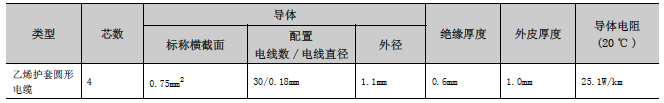

*4 关于VCTF 电缆的规格，请参阅下表。
*5 应使用CC-Link 协会认证的协会专用扁平电缆和软性电缆。
=======================================================

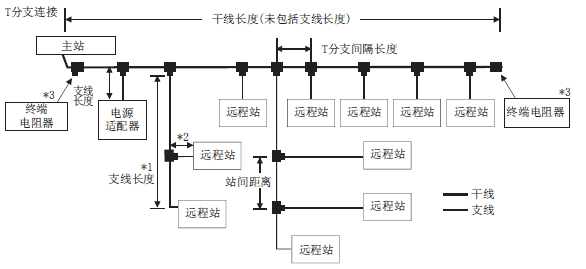

2、网络配线规格
下表列出了CC-Link/LT网络配线规格。
┌────────┬──────────────┬────────────┐
│项目 │规格 │ 备注 │
├────────┼────┬────┬────┼────────────┤
│传送速度 │2.5Mbps │625kbps │156kbps │ │
├────────┼────┴────┴────┼────────────┤
│站间距离 │ 无限制 │ │
├────────┼──────────────┼────────────┤
│每个支线上可连接│ 8 │ │
│的最多模块数 │ │ │
├────────┼────┬────┬────┼────────────┤
│干线最长长度 │35m │100m │500m │两个终端电阻间的电缆长度│
│ │ │ │ │(支线长度不包括在内) │
├────────┼────┴────┴────┼────────────┤
│T分支的间隔 │ 无限制 │ │
├────────┼────┬────┬────┼────────────┤
│支线最长长度 │4m │16m │60m │每条支线的电缆长度 │
├────────┼────┼────┼────┼────────────┤
│总支线长度 │15m │50m │200m │所有支线的总长度 │
└────────┴────┴────┴────┴────────────┘
LJ61CL12-CM参数说明：CC-Link/LT主站模块
1、LJ61CL12硬件规格
┌───────────────────┬────┬────┬──────┐
│点数模式 │4点模式 │8点模式 │16点模式 │
├────┬──────────────┼────┼────┼──────┤
│控制规格│最多链接点数 │256点 │ 512点 │ 1024点 │
│ │(使用相同的I/O地址时) │(512点) │(1024点)│(2048点) │
│ ├──────────────┼────┼────┼──────┤
│ │每站的链接点数 │4点 │ 8点 │ 16点 │
│ │(使用相同的I/O地址时) │(8点) │(16点) │(32点) │
│ ├────┬────┬────┼────┼────┼──────┤
│ │链接扫描│连接32站│点数 │128点 │256点 │512点 │
│ │时间 │时 ├────┼────┼────┼──────┤
│ │ │ │2.5Mbps │0.7ms │0.8ms │1.0ms │
│ │ │ ├────┼────┼────┼──────┤
│ │ │ │625kbps │2.2ms │2.7ms │3.8ms │
│ │ │ ├────┼────┼────┼──────┤
│ │ │ │156kbps │8.0ms │10.0ms │14.1ms │
│ │ ├────┼────┼────┼────┼──────┤
│ │ │连接64站│点数 │256点 │512点 │1024点 │
│ │ │时 ├────┼────┼────┼──────┤
│ │ │ │2.5Mbps │1.2ms │1.5ms │2.0ms │
│ │ │ ├────┼────┼────┼──────┤
│ │ │ │625kbps │4.3ms │5.4ms │7.4ms │
│ │ │ ├────┼────┼────┼──────┤
│ │ │ │156kbps │15.6ms │20.0ms │27.8ms │
└────┴────┴────┴────┴────┴────┴──────┘
[通信规格]
. 传送速度：2.5Mbps/625kbps/156kbps
. 通信方式：BITR方式(Broadcastpolling + Interval Timed Response)
. 网络拓扑：T分支类型
. 出错控制系统：CRC
. 可连接模块数：64
. 远程站号：1~64
. 主站模块安装位置：干线端部
. RAS功能：网络诊断、内部回送诊断、从站断开功能、自动恢复功能
. 连接电缆*1：专用扁平电缆(0.75mm2×4)*5、VCTF电缆*4、软性电缆*5
[I/O点占用数*2] 16、32、48、64、128、256、512、1024 点(I/O 分配: 智能)
[内部消耗电流(DC5V)] 0.16A
[DC24V电源*3]
. 电压：电压DC20.4 ～ 28.8V
. 当前消耗电流：0.03A
. 启动进的电流：0.07A
[重量] 0.12kg
=============================备注======================
*1 当使用专用的扁平电缆、VCTF电缆和软性电缆以外的电缆时，CCLINK/LT性将无法保证。
*2 使用动作设置开关设置I/O占用点数。
*3 DC24V 电源是通过专用电源或电源适配器提供。
*4 关于VCTF 电缆的规格，请参阅下表。
*5 应使用CC-Link 协会认证的协会专用扁平电缆和软性电缆。
=======================================================
2、网络配线规格
下表列出了CC-Link/LT网络配线规格。
┌────────┬──────────────┬────────────┐
│项目 │规格 │ 备注 │
├────────┼────┬────┬────┼────────────┤
│传送速度 │2.5Mbps │625kbps │156kbps │ │
├────────┼────┴────┴────┼────────────┤
│站间距离 │ 无限制 │ │
├────────┼──────────────┼────────────┤
│每个支线上可连接│ 8 │ │
│的最多模块数 │ │ │
├────────┼────┬────┬────┼────────────┤
│干线最长长度 │35m │100m │500m │两个终端电阻间的电缆长度│
│ │ │ │ │(支线长度不包括在内) │
├────────┼────┴────┴────┼────────────┤
│T分支的间隔 │ 无限制 │ │
├────────┼────┬────┬────┼────────────┤
│支线最长长度 │4m │16m │60m │每条支线的电缆长度 │
├────────┼────┼────┼────┼────────────┤
│总支线长度 │15m │50m │200m │所有支线的总长度 │
└────────┴────┴────┴────┴────────────┘
