QX80H 三菱Q系列16点DC高速输入模块
QX80H 三菱Q系列16点DC高速输入模块
时间:2016-07-09 来源:未知 作者:admin 点击:5187次

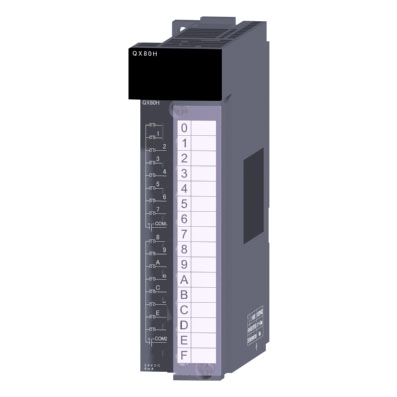

QX80H为三菱Q系列DC高速输入模块,负极公共端型，16点。QX80H价格(面价)，市场备货很少。
[输入形式] DC输入模块(负极公共端)
[输入点数] 16点
[隔离方法] 光电耦合器
[额定输入电压] DC24V(+20%-15%,纹波系数在5%以)
[额定输入电流] 约6mA
[降额图]
[ON电电压/ON电流] 13V或更高/3mA或更高
[OFF电压/OFF电流] 8V或更低/1.6mA或更低
[输入阻抗] 约3.9KΩ
[响应时间]
┌───────┬────┬───────────────────┐
│SW1噪声滤波器 │OFF │ON │
│ │ │ │
├───────┼────┼───┬───┬───┬───┬───┤
│设置值 │无效 │0.1 │0.2 │0.4 │0.6 │1 │
├────┬──┼────┼───┼───┼───┼───┼───┤
│OFF->ON │TYP.│0ms │0.04ms│0.10ms│0.25ms│0.50ms│0.95ms│
│ ├──┼────┼───┼───┼───┼───┼───┤
│ │MAX.│- │0.05ms│0.15ms│0.30ms│0.60ms│1.00ms│
├────┼──┼────┼───┼───┼───┼───┼───┤
│ON->OFF │TYP.│0ms │0.04ms│0.10ms│0.25ms│0.50ms│0.95ms│
│ ├──┼────┼───┼───┼───┼───┼───┤
│ │MAX.│- │0.05ms│0.15ms│0.30ms│0.60ms│1.00ms│
└────┴──┴────┴───┴───┴───┴───┴───┘
[功能设置SW2] OFF中断，ON高速输入
[介电耐压电压] 560VAC ms/3个周期(海拔2000m (6557.38英尺))
[绝缘电阻] 由绝缘电阻测试仪测出10MΩ或更高
[抗扰度] 通过1500Vp-p嗓声电压、1μs嗓声宽度和25至60Hz嗓声频率的嗓声模拟器
第一瞬时嗓声IEC61000-4-4: 1kV
[防护等级] IP2X
[公共端子排列] 8点/公共端(公共端子:TB9,TB18)
[I/O点数] 16(I/O分配设置为16点高速输入模块或中断模块。)
[工作状态指示灯] 通过设置在GX Developer开关设置
[运行指示器] ON指示(LED)
[外部连接] 18-点端子排(M3*6螺钉)
[适用线径] 芯0.3mm2至0.75mm2(外径最大2.8毫米)
[适用夹紧端子] R1.25~3(不能使用带套夹紧端子)
[5VDC内部电流消耗] 80mA(标准：所有点ON)
[外形尺寸(H*W*D)] 98*27.4*90[mm]
[重量] 0.16kg
专业销售三菱PLC、三菱伺服，三菱Q系列CPU模块品种齐全 ，Q系列I/O模块大量现货 ，QX80H价格优惠，售后服务好，欢迎来电咨询！
QX80H参数说明：24VDC/4mA，共阴极，16点，端子排(高速)。
[输入形式] DC输入模块(负极公共端)
[输入点数] 16点
[隔离方法] 光电耦合器
[额定输入电压] DC24V(+20%-15%,纹波系数在5%以)
[额定输入电流] 约6mA
[降额图]
[ON电电压/ON电流] 13V或更高/3mA或更高
[OFF电压/OFF电流] 8V或更低/1.6mA或更低
[输入阻抗] 约3.9KΩ
[响应时间]
┌───────┬────┬───────────────────┐
│SW1噪声滤波器 │OFF │ON │
│ │ │ │
├───────┼────┼───┬───┬───┬───┬───┤
│设置值 │无效 │0.1 │0.2 │0.4 │0.6 │1 │
├────┬──┼────┼───┼───┼───┼───┼───┤
│OFF->ON │TYP.│0ms │0.04ms│0.10ms│0.25ms│0.50ms│0.95ms│
│ ├──┼────┼───┼───┼───┼───┼───┤
│ │MAX.│- │0.05ms│0.15ms│0.30ms│0.60ms│1.00ms│
├────┼──┼────┼───┼───┼───┼───┼───┤
│ON->OFF │TYP.│0ms │0.04ms│0.10ms│0.25ms│0.50ms│0.95ms│
│ ├──┼────┼───┼───┼───┼───┼───┤
│ │MAX.│- │0.05ms│0.15ms│0.30ms│0.60ms│1.00ms│
└────┴──┴────┴───┴───┴───┴───┴───┘
[功能设置SW2] OFF中断，ON高速输入
[介电耐压电压] 560VAC ms/3个周期(海拔2000m (6557.38英尺))
[绝缘电阻] 由绝缘电阻测试仪测出10MΩ或更高
[抗扰度] 通过1500Vp-p嗓声电压、1μs嗓声宽度和25至60Hz嗓声频率的嗓声模拟器
第一瞬时嗓声IEC61000-4-4: 1kV
[防护等级] IP2X
[公共端子排列] 8点/公共端(公共端子:TB9,TB18)
[I/O点数] 16(I/O分配设置为16点高速输入模块或中断模块。)
[工作状态指示灯] 通过设置在GX Developer开关设置
[运行指示器] ON指示(LED)
[外部连接] 18-点端子排(M3*6螺钉)
[适用线径] 芯0.3mm2至0.75mm2(外径最大2.8毫米)
[适用夹紧端子] R1.25~3(不能使用带套夹紧端子)
[5VDC内部电流消耗] 80mA(标准：所有点ON)
[外形尺寸(H*W*D)] 98*27.4*90[mm]
[重量] 0.16kg
专业销售三菱PLC、三菱伺服，三菱Q系列CPU模块品种齐全 ，Q系列I/O模块大量现货 ，QX80H价格优惠，售后服务好，欢迎来电咨询！
