QJ61CL12 三菱Q系列PLC CC-Link LT主控模块
CC-Link/LT是什么？CC-Link/LT模块QJ61CL12有哪些特点？
CC-Link/LT是不需要在现场进行复杂配线作业并能避免误配线等失误以及在控制箱和装置内使用节省配线的网络模块。它不但能轻易地实现传感器致动器和控制器之间的省配线而且能发挥响应时间高速化等的高性能。
1、三菱QJ61CL12的性能规格说明
┌────────────────┬─────────────────────┐
│ │4点模式 │8点模式 │16点模式) │
├─┬──────────────┼──────┼──────┼───────┤
│ │最多链接点数，()内是使用 │256点 │ 512点 │1024点 │
│ │同一输入输出地址时 │(512点) │(1024点) │(2048点) │
│ ├──────────────┼──────┼──────┼───────┤
│控│每一站的链接点数，()内是使 │4点 │ 8点 │ 16点 │
│ │用同一输入输出地址时 │(8点) │(16点) │(32点) │
│ ├────┬───┬─────┼──────┼──────┼───────┤
│ │链接扫描│连接 │点数 │128点 │256点 │512点 │
│ │时间 │32个 ├─────┼──────┼──────┼───────┤
│制│ │站时 │2.5Mbps │0.7ms │0.8ms │1.0ms │
│ │ │ ├─────┼──────┼──────┼───────┤
│ │ │ │625kbps │2.2ms │2.7ms │3.8ms │
│ │ │ ├─────┼──────┼──────┼───────┤
│规│ │ │156kbps │8.0ms │10.0ms │14.1ms │
│ │ ├───┼─────┼──────┼──────┼───────┤
│ │ │连接 │点数 │256点 │512点 │1024点 │
│ │ │64个 ├─────┼──────┼──────┼───────┤
│格│ │站时 │2.5Mbps │1.2ms │1.5ms │2.0ms │
│ │ │ ├─────┼──────┼──────┼───────┤
│ │ │ │625kbps │4.3ms │5.4ms │7.4ms │
│ │ │ ├─────┼──────┼──────┼───────┤
│ │ │ │156kbps │15.6ms │20.0ms │27.8ms │
├─┼────┴───┼─────┴──────┴──────┴───────┤
│通│传送速度 │2.5Mbps/625kbps/156kbps │
│ ├────────┼───────────────────────────┤
│ │通信方式 │BITR方式(Broadcastpolling+Interval Timed Response) │
│ ├────────┼───────────────────────────┤
│ │传送路径形式 │T形支线方式 │
│信├────────┼───────────────────────────┤
│ │出错控制方式 │CRC │
│ ├────────┼───────────────────────────┤
│ │连接站数 │64站 │
│ ├────────┼───────────────────────────┤
│规│远程站编号 │1~64 │
│ ├────────┼───────────────────────────┤
│ │主站连接位置 │连接在干线的端部} │
│ ├────────┼───────────────────────────┤
│格│RAS功能 │网络诊断、内部回送诊断、子站脱离、自动恢复} │
│ ├────────┼───────────────────────────┤
│ │连接电缆 │专用扁平电缆(0.75mm2×4) │
├─┴────────┼───────────────────────────┤
│I/O占用点数 *2 │16、32、48、64、128. 256、512、1024点(I/O分配:智能) │
├──────────┼───────────────────────────┤
│DC5V内部消耗电流 │0.13A │
├───┬──────┼───────────────────────────┤
│DC24V │电压 │DC20.4~28.8V │
│电源 ├──────┼───────────────────────────┤
│*3 │消耗电流 │0.028A │
│ ├──────┼───────────────────────────┤
│ │启动时的电流│0.070A │
├───┴──────┼───────────────────────────┤
│QJ61CL12外形尺寸 │98(H)*27.4(W)*90(D)mm │
├──────────┼───────────────────────────┤
│ QJ61CL12重量 │0.09kg │
└──────────┴───────────────────────────┘
*1 如果采用专用扁平电缆以外的电缆就不能保证CC-Link/LT的性能。
*2 用动作设定用开关进行设定。
*3 由电源适配器供电。

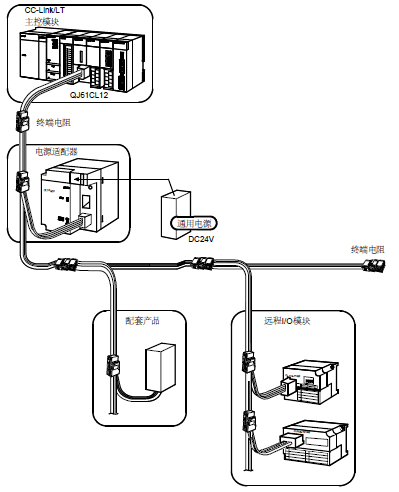

2、QJ61CL12网络配线规格
┌───────┬──────────────┬──────┐
│ 项目 │ 规格 │ 备注 │
├───────┼────┬────┬────┼──────┤
│ 传送速度 │2.5Mbps │625kbps │156kbps │ │
├───────┼────┴────┴────┼──────┤
│ 站间距离 │无限制 │ │
├───────┼──────────────┼──────┤
│支线最多连接，│8 │ │
│站数(每个支线)│ │ │
├───────┼────┬────┬────┼──────┤
│干线长 │35m │100m │500m │终端电阻间 │
│ │ │ │ │的电缆长， │
│ │ │ │ │不包括支线长│
├───────┼────┴────┴────┼──────┤
│T形支线间隔 │无限制 │ │
├───────┼────┬────┬────┼──────┤
│最大支线长 │4m │16m │60m │每个支线的 │
│ │ │ │ │电缆长 │
├───────┼────┼────┼────┼──────┤
│ 支线总长 │15m │50m │200m │支线的合计长│
CC-Link/LT是什么？CC-Link/LT模块QJ61CL12有哪些特点？
