RX40NC6B 三菱PLC模块带诊断功能输入型
RX40NC6B 三菱PLC模块带诊断功能输入型
时间:2016-08-31 来源:未知 作者:admin 点击:2871次

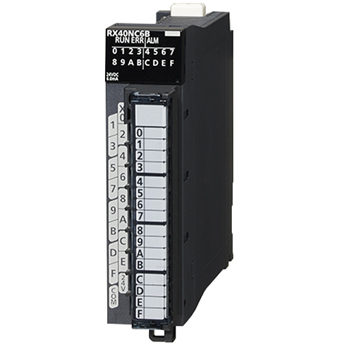

RX40NC6B为三菱最新款iQ-R系列带诊断功能输入模块。
三菱iQ-R系列带诊断功能输入模块RX40NC6B产品规格说明
[输入点数] 16点[额定输入电压] DC24V(畸变率5%以内)(允许电压范围 DC20.4V~28.8V)
[额定输入电流] 6.0mA TYP.(DC24V时)
[ON电压/ON电流] 14V以上/3.5mA以上
[OFF电压/OFF电流] 6V以下/1mA以下
[输入电阻] 约4.0kΩ
[响应时间] 默认值为10ms
┌──────┬──────────────┐
│ 时机 │ 设置值 │
│ ├──┬──┬──┬──┬──┤
│ │1ms │5ms │10ms│20ms│70ms│
├──────┼──┼──┼──┼──┼──┤
│OFF->ON(MAX)│1ms │5ms │10ms│20ms│70ms│
├──────┼──┼──┼──┼──┼──┤
│ON->OFF(MAX)│1ms │5ms │10ms│20ms│70ms│
└──────┴──┴──┴──┴──┴──┘
[断线(未连接)检测电流] 0.3ｍA/1点以下*1
[外部供应电源]
电压：DC24V(畸变率5%以内)(允许电压范围 DC20.4V~28.8V)
电流：130mA(DC24V时)
[绝缘耐压] AC510Vrms 1分钟之间
[绝缘电阻] 通过绝缘电阻计10M以上
[噪声抗扰度]
模拟噪声500Vp-p，噪声宽度1s
通过噪声频率25~60Hz的噪声模拟器
[保护等級] IP2X
[公共端方式] 16点1公共端(公共端端子: TB18)
[输入输出占用点数] 32点(I/O分配: 输入32点)
[中断功能] 有(在CPU模块的参数中设置)
[外线连接方式] 18点螺栓端子排(M36螺栓)
[DC5V内部消耗电流] 450mA(TYP.全部点ON)
[外形尺寸H*W*D] 160*27.8*131mm
[重量] 0.25kg
*1 输入电流为0.3mA/1点以下时将检测出断线(未连接)。输入设备的泄漏电流为0.3mA/1点以下的情况下，应在所连接的设备附近并联一个
泄漏电阻(电阻值的大致基准为56kΩ左右)。
