AD72 三菱A系列模拟输出型2轴定位模块,AD72连接、AD72参数、AD72用户手册
AD72参数说明：2轴；2轴直线插补；控制单位为pulse、mm、inch、degree；定位数据400/1轴；位置控制；15针连接器；9针连接器；模拟电压输出DC-10~10V。
[控制轴数] 2轴
[插补功能] 2轴直线插补
[控制单位] pulse、mm、inch、degree
[位置控制]
. 位置控制方式：绝对控制/增量系统
. 位置指令
Maximum 162m(指令単位：0.1~10μm/pulse)
Maximum 16200inch(指令単位：1*10-5~0.001inch/pulse)
Maximum 16200degree(指令単位：1*10-5~0.001degree/pulse)
1~16252928 pulse
. 速度指令
10~120000mm/min(指令単位：10mm/min)
1~12000inch/min(指令単位：1inch/min)
1~12000degree/min(指令単位：1degree/min)
10~200000 pulse/s(指令単位：10pulse/s)
. 加减速处理：自动梯形加/减速
. 加/减速时间：64~4999ms
[速度指令输出] DC0~±10V
[定位反馈脉冲输入]
. 脉冲频率：50k pulse/s
. 可连接编码器类型：集电极开路,TTL,差分输出
. 倍增设定：4，2，1，1/2可设定
[功能] 原点复归控制、JOG运行、手动脉冲控制、M功能
[外部电源]
. 电压：DC4.75~5.25V
. 电流：1.0A+编码器的电流消耗
[输入输出占用点数] 48点，2槽
[DC5V内部消费电流] 0.9A
[外形尺寸H*W*D] 250*75.5*100mm
AD72参数说明：2轴；2轴直线插补；控制单位为pulse、mm、inch、degree；定位数据400/1轴；位置控制；15针连接器；9针连接器；模拟电压输出DC-10~10V。

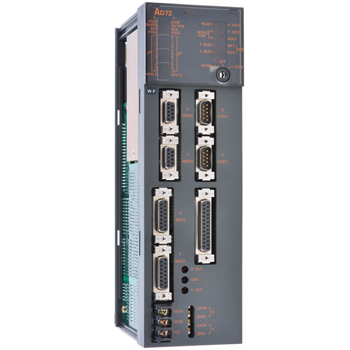

AD72图片
[控制轴数] 2轴
[插补功能] 2轴直线插补
[控制单位] pulse、mm、inch、degree
[位置控制]
. 位置控制方式：绝对控制/增量系统
. 位置指令
Maximum 162m(指令単位：0.1~10μm/pulse)
Maximum 16200inch(指令単位：1*10-5~0.001inch/pulse)
Maximum 16200degree(指令単位：1*10-5~0.001degree/pulse)
1~16252928 pulse
. 速度指令
10~120000mm/min(指令単位：10mm/min)
1~12000inch/min(指令単位：1inch/min)
1~12000degree/min(指令単位：1degree/min)
10~200000 pulse/s(指令単位：10pulse/s)
. 加减速处理：自动梯形加/减速
. 加/减速时间：64~4999ms
[速度指令输出] DC0~±10V
[定位反馈脉冲输入]
. 脉冲频率：50k pulse/s
. 可连接编码器类型：集电极开路,TTL,差分输出
. 倍增设定：4，2，1，1/2可设定
[功能] 原点复归控制、JOG运行、手动脉冲控制、M功能
[外部电源]
. 电压：DC4.75~5.25V
. 电流：1.0A+编码器的电流消耗
[输入输出占用点数] 48点，2槽
[DC5V内部消费电流] 0.9A
[外形尺寸H*W*D] 250*75.5*100mm
[重量] 1.5kg
