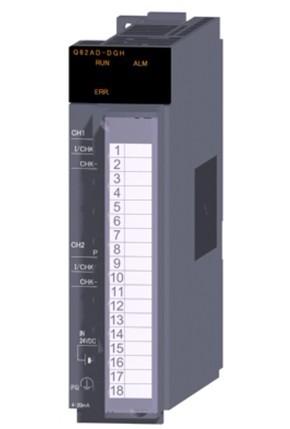

三菱模块Q62AD-DGH三菱Q系列PLC模块三菱模拟量模块
广州圆丰自动化新科技有限公司提供www.fx-plc.com
Q62AD-DGH概要： 1、2频道输入：DC 4～20毫安输出（分辨率）：0～32000，0～64000 2、变换速度：10 ms / 2频道18点端子台频道间绝缘二线式传输到电源供应器 特点： 1、高精度 基准精度，±0.05 %，温度系数±71.4 ppm /℃的高精度。 2、输入范围的开关 输入范围切换很简单，编程工具可以设定。 3、通道间绝缘 频道之间被绝缘。 另外，外部电源供应-通道间也被绝缘。 4、高分辨率 分辨率是，32位带符号二进制（但是数据部分16位）的高分辨率。（- 10 V～+ 10 V微波炉选择时） A / D转换的方式 A / D变换方式是下面的5个。 1）、抽样处理：频道每模拟输入值逐次A / D转换，每次迪吉多输出值输出。 2）、时间平均处理：频道每A / D转换时间平均处理，平均值迪吉多输出。 3）、次数平均处理：频道每A / D转换次数平均处理，平均值迪吉多输出。 4）、移动平均处理：抽样小时测定的指定次数的迪吉多输出值平均处理。 5）、一次延迟滤波器：设定的时间常数相比，迪吉多输出值平滑化。 5、输入信号检测机能异常 设定范围超过了/电流电压检测。 6、过程报警 迪吉多输出值设定超过范围时，发出警报。 7、汇率报警 迪吉多输出值的变化率设定的变化率超越的场合，发出警报。 8、两线式传输到电源供应器 两线式传输器供电。因此，二线式传输灵巧的电源无用。 另外，A / D变换许可/禁止设定每比频道ON / OFF的供给电源的可能。 9、短路保护电路的组合保护 电线短路，机体过剩的电流被输入的场合，短路保护电路中电流比，25 ~ 35毫安限制单元被保护。 10、根据检查端子模拟输入检查 布线不脱，检查端子电压测量可以根据二线式传输器的输出什么毫安输出 是否已经被确认。 11、在线单元交换 系统停止单元交换不进行。 规格说明： 模拟输入点数 2点（2频道） 模拟输入 电流 DC 4～20毫安（输入电阻值：250Ω） 二線式伝送器用電源部 供电电压 DC 26±2 V 最大供货电流 DC 24毫安 短路保护 有（限制电流：25～35毫安） 检查端子 有 迪吉多输出 分辨率16位：- 768～+ 32767 分辨率32位：- 1536～+ 65535 输出特性，分辨率 输入范围 迪吉多输出值（分辨率） 输入电流 4～20毫安 16位：0～32000（500.0 nA） 32位：0～64000（250.0 nA） 4～20毫安（扩张模式） 32位：- 16000～72000（250.0 nA） 用户范围设定 16位：0～32000（303.2 nA） 32位：0～64000（151.6 nA） 精度（迪吉多输出值的最大值対精度） 基准精度 ±0.05 % 温度系数 ±71.4 ppm /℃（0.00714 %/℃） A / D变换速度 10 ms / 2频道 绝对最大输入 电压 ±15 V 电流 ±30毫安 E2PROM写入次数 最大10万次 绝缘方式 端子间序列器电源：绝縁抵抗 模拟输入通道间：晶体管 外部供给电源和模拟输入时间：绝缘变压器 绝缘耐压 端子间序列器电源，模拟输入通道间，外部电源供应和模拟输入时间：AC 1700 Vrms / 3周期（海拔2000米） 绝缘电阻 端子间序列器电源：DC 500 V 10MΩ以上 模拟输入通道间：
