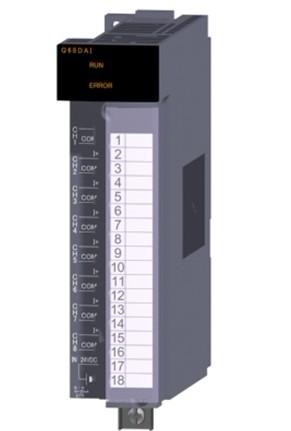

 Q68DAI概要： 8频道输入（分辨率）：0～4000，- 4000～4000，0～12000，- 12000～12000输出：DC 0～20毫安 变换速度：80 / 1频道18点端子台 特点： 用途合起了的机种选择：8频道都电流出力。 高速转换处理：变换速度，80铺了塌塌米/频道的高速处理。 高精度：变换精度，±0.1（使用周囲温度25±5℃）的高精度。 分辨率模式的切换：根据用途分辨率模式转换，分辨率为1 / 4000，1 / 12000选择设定。 警报出力的开关：警报出力的切换很简单，编程工具可以设定。 同期出力机能：从序列CPU迪吉多值写入后，模拟值被输出的时间到一定的功能。序列CPU的定周期运行的程序和类型，等速扫描功能组合，高精度的模拟控制。 模拟输出HOLD / CLEAR功能：CPU单位或STOP状态，停止错误的时候，模拟输出值保持吗，清除或设置功能。 在线单元交换：系统停止单元交换不进行。   规格说明： 模拟输出分数 8点（8频道） 迪吉多输入 通常分辨率模式：- 4096～+ 4095 高分辨率模式：- 12288～+ 12287，- 16384～+ 16383 模拟输出 电流 DC 0～20毫安（外部负载电阻值：0Ω～600Ω） ※外部供给电源电压：DC 22.85～28.8 V时 输出特性，分辨率 出力电流 迪吉多输入值（最大分辨率） 电流出力 0～20毫安 通常分辨率模式：0～4000（5μA） 高分辨率模式：0～12000（1.66μA） 4～20毫安 通常分辨率模式：0～4000（4μA） 高分辨率模式：0～12000（1.33μA） 用户范围设定 通常分辨率模式：- 4000～4000（1.5μA） 高分辨率模式：- 12000～12000（0.83μA） 精度（模拟输出值的最大值対精度） 周囲温度：25℃±5 ±0.1 % 周囲温度：0 ~ 55℃ ±0.3 % D / A变换速度 80μs /频道 绝对最大输出 电流 21毫安 输出短路保护 有 E2PROM写入次数 最大10万次 绝缘方式 端子间序列器电源：绝縁抵抗 模拟输出通道间：非绝缘 外部供给电源和模拟输出间：非绝缘 绝缘耐压 端子间序列器电源：AC 500 V 1分钟 绝缘电阻 端子间序列器电源：DC 500 V 20 MΩ以上 外部供给电源 电压 DC 24V（+ 20 / - 15 %，脉动，扣球500 mVp - p以下） 电流 0.28 A（突入电流：3.1 A，75μs以下） 外部电路连接方式 18点螺丝端子台（M3螺丝），FG端子 占有插槽数 1 输入输出占有分数 16点（I / O排法：知识分子16点） DC5V内部消费电流 0.38 A 外形尺寸 H 98毫米 W 27.4毫米 D 90毫米 质量 0.18公斤
