三菱FX2N-2AD模拟输入模块

广州圆丰自动化科技有限公司提供资料整理［www.fx-plc.com ］

 一、三菱FX2N-2AD特殊功能模块介绍：  三菱FX2N-2AD是模拟输入模块,用于将2点模拟输入(电压输入和电流输入)转换成12位的数值，并将这个值输入到可编程控制器中。

三菱FX2N-2AD可连接到FXON，FX2N和FX2NC系列的可编程控制器。

1、根据接线方法，模拟输入可在电压输入或电流输入中进行选择，此时，假定设置为两通道公用模拟输入(电压输入和电流输入)。

2、两个模拟输入通道可接受的输入为0到10V DC，0到5V DC或4到20mA,使输入特性与两通道相容。

3、模拟到数字的转换特性可以调节。

4、此模块占用8个I/O点，它们可以被分配为输入或输出。

5、使用FROM/TO指令与PLC进行数据传输。

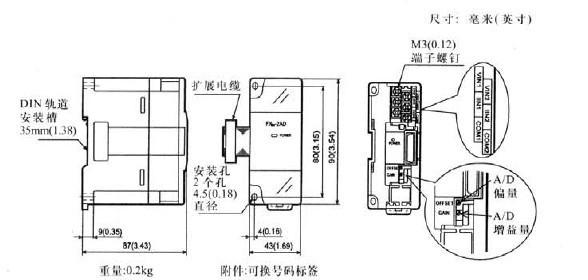

二、三菱FX2N-2AD的外部尺寸和部件：

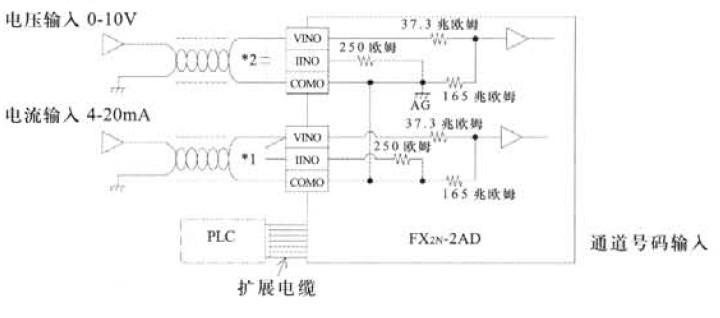

  三、三菱FX2N-2AD布线：

 *1 FX2N－2AD不能将一个通道作为模拟电压输入而将另一个作为电流输入，这是因为两个通道使用相同的偏值量我增益值。对于电流输入，请短路VIN和IIN，如上图所示。 *2 当电压输入存在波动或有大量噪声时，在位置*2处连接一个0.1到0.47 μF的电容
