三菱FX2N-5A特殊功能模块

广州正加自动化科技有限公司提供资料整理［www.fx-plc.com ］

 一、三菱FX2N-5A特殊功能模块介绍： 三菱FX2N-5A是模拟量特殊功能模块，有4路输入通道和1路输出通道。     输入通道：接收模拟量信号并将转换成相应的数字值。

     输出通道：获取一个数字值并且输出一个相应原模拟信号。

1、模拟量信号输入可以选择电压输入或电流输入，使用PLC主单元提供的TO指令来设     定有效的模拟量输入信号。PLC指令用来选择对应每个相应通道的不册的模拟量输入     信号的类型。

 2、FX2N-5A可以与FX2N，FX2NC，FX1N或是FX0N系列的可编程序控制器加连接。

 3、两台FX2N-5A单元可以与一台FX0N主单元，FX0N扩展主单元连接；8台FX2N-5A     单元可以与一台FX2N系列PLC连接，4台FX2N-5A单元可以与一台FX2NC系列PLC        连接。(与FX2NC系列PLC连接时，需要使用FX2NC-CNV-IF)。

 4、使用FROM/TO指令，通过FX2N-5A的缓冲存储器和PLC之间进行数据转换。

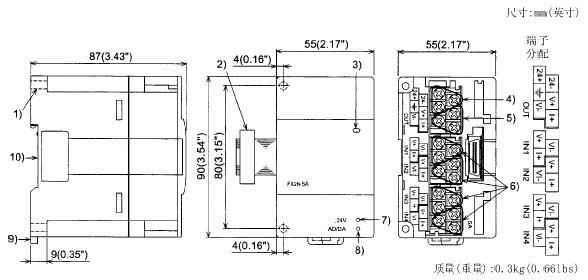

 二、三菱FX2N-5A的外部尺寸和部件：

1、直接安装孔(2-Φ4.5)(0.18).

2、扩展电缆

 3、电源指示灯(LED):由可编程序控制器提供的5V电源来点亮该指示灯。

4、电源接线端子(螺丝端子:M2(0.12))。

5、模拟量输出接线端子(螺丝端子:M2(0.12))。

6、模拟量输入接线端子(螺丝端子:M2(0.12))。

 7、24V电源指示灯(LED);24V DC为FX2N-5A提供电源时该指示灯点亮。

8、AD/DA转换指示灯(LED):当AD/DA转换正常抗告的时候会高速闪烁。

 9、DIN导轨安装夹子   10、DIN导轨安装槽(DIN导轨宽度：35mm 1.38”)
