NZ2MFB1-32DTE1 三菱CC-Link远程I/O模块
NZ2MFB1-32DTE1 三菱CC-Link远程I/O模块
时间:2019-04-18 06:59:39 来源:未知 作者:admin 点击:4892次

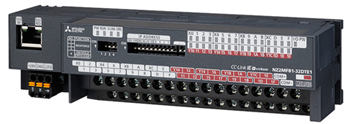

NZ2MFB1-32DTE1 三菱CC-Link远程I/O模块源型1线式
NZ2MFB1-32DTE1价格,NZ2MFB1-32DTE1用户手册,NZ2MFB1-32DTE1外部连接
NZ2MFB1-32DTE1参数说明:
DC输入:16点 DC24V 6mA 响应时间0/0.2/1/1.5/5/10/20/70ms,16点1公共端, 负极公共端。
晶体管输出:16点 DC24V 0.1A/1点,1.6A/1公共端 响应时间1.5ms 16点1公共端,源型、1线式 端子台型。
![](http://www.fx-plc.com/upload/201904/180035389421.jpg)
[输入规格]
. 输入形式:DC输入(负公共端共用)
. 输入点数:16点
. 额定输入电压:DC24V
. 额定输入电流:6mA TYP.(DC24V)
. 最大同时输入点数:100%
. 使用电压范围:DC20.4~28.8V
. ON电压/ON电流:DC15V以上/4mA以下
. OFF电压/OFF电流:DC5V以下/1.7mA以下
. 输入电阻:约3.8kΩ
. 响应时间
OFF->ON:0ms/0.2ms/1ms/1.5ms/5ms/10ms/20ms/70ms
ON->OFF:0ms/0.2ms/1ms/1.5ms/5ms/10ms/20ms/70ms
. 公共端方式:16点1公共端(端子台1线式)
. 绝缘方式:光耦合器绝缘
[输出规格]
. 输出类型:晶体管输出模块(源型)
. 输出点数:16点
. 额定负载电压:DC12~DC24V(波动率 5%以内)(允许电压范围 DC20.4V~28.8V)
. 最大负载电流:0.1mA/1点、1.6A/1公共端
. 最大冲击电流:有通过过负载保护功能进行的电流限制
. OFF时泄漏电流:0.1mA 以下
. ON时最大电压降:DC0.5V(TYP.)0.5A、DC0.6V(MAX.)0.5A
. 输出响应时间:OFF->ON 0.5ms以下,ON->OFF 1.5ms以下(电阻负载)
. 浪涌抑制器:齐纳二极管
. 保护功能
过负载保护功能:过电流检测、过负载保护时限制电流1~3A/1点,以1点单位动作
过热保护功能:以2点单位动作
. 输出部外部供应电源
电压:DC24V(波动率5%以内)(允许电压范围 DC20.4V~28.8V)
电流:20mA以下(TYP.DC24V,每个公共端 )不包含外部负载电流
[绝缘耐压] DC外部端子汇总-接地之间AC500V 1分钟期间
[绝缘电阻] DC外部端子汇总-接地之间DC500V通过绝缘电阻计10MΩ以上
[保护等级] IP2X
[响应时间] 1ms
[电源]
电压:DC24V(波动率5%以内)(DC20.4~28.8V)
电流:79mA以下(DC24V时)
[外部配线连接方式]
通信部:RJ-45连接器
单元电源部:单元电源.FG用弹簧夹接线端子
输入输出部:34点1接线端子(M3.5螺丝)
[通信用电缆] 符合1000BASE-TX标准的以太网电缆
[外形尺寸H*W*D] 50*200*68mm
[重量] 0.30kg
NZ2MFB1-32DTE1,NZ2MFB1-32DTE1价格
公司主营三菱PLC,三菱PLC价格好,品种齐全,三菱CC-Link模块大量现货,NZ2MFB2-16A、NZ2MFB1-32D、NZ2MFB1-32DTE1价格好,欢迎选购!
NZ2MFB1-32DTE1价格,NZ2MFB1-32DTE1用户手册,NZ2MFB1-32DTE1外部连接
NZ2MFB1-32DTE1参数说明:
DC输入:16点 DC24V 6mA 响应时间0/0.2/1/1.5/5/10/20/70ms,16点1公共端, 负极公共端。
晶体管输出:16点 DC24V 0.1A/1点,1.6A/1公共端 响应时间1.5ms 16点1公共端,源型、1线式 端子台型。
![](http://www.fx-plc.com/upload/201904/180035389421.jpg)
NZ2MFB1-32DTE1图片
三菱CC-Link远程I/O模块NZ2MFB1-32DTE1产品详细说明:[输入规格]
. 输入形式:DC输入(负公共端共用)
. 输入点数:16点
. 额定输入电压:DC24V
. 额定输入电流:6mA TYP.(DC24V)
. 最大同时输入点数:100%
. 使用电压范围:DC20.4~28.8V
. ON电压/ON电流:DC15V以上/4mA以下
. OFF电压/OFF电流:DC5V以下/1.7mA以下
. 输入电阻:约3.8kΩ
. 响应时间
OFF->ON:0ms/0.2ms/1ms/1.5ms/5ms/10ms/20ms/70ms
ON->OFF:0ms/0.2ms/1ms/1.5ms/5ms/10ms/20ms/70ms
. 公共端方式:16点1公共端(端子台1线式)
. 绝缘方式:光耦合器绝缘
[输出规格]
. 输出类型:晶体管输出模块(源型)
. 输出点数:16点
. 额定负载电压:DC12~DC24V(波动率 5%以内)(允许电压范围 DC20.4V~28.8V)
. 最大负载电流:0.1mA/1点、1.6A/1公共端
. 最大冲击电流:有通过过负载保护功能进行的电流限制
. OFF时泄漏电流:0.1mA 以下
. ON时最大电压降:DC0.5V(TYP.)0.5A、DC0.6V(MAX.)0.5A
. 输出响应时间:OFF->ON 0.5ms以下,ON->OFF 1.5ms以下(电阻负载)
. 浪涌抑制器:齐纳二极管
. 保护功能
过负载保护功能:过电流检测、过负载保护时限制电流1~3A/1点,以1点单位动作
过热保护功能:以2点单位动作
. 输出部外部供应电源
电压:DC24V(波动率5%以内)(允许电压范围 DC20.4V~28.8V)
电流:20mA以下(TYP.DC24V,每个公共端 )不包含外部负载电流
[绝缘耐压] DC外部端子汇总-接地之间AC500V 1分钟期间
[绝缘电阻] DC外部端子汇总-接地之间DC500V通过绝缘电阻计10MΩ以上
[保护等级] IP2X
[响应时间] 1ms
[电源]
电压:DC24V(波动率5%以内)(DC20.4~28.8V)
电流:79mA以下(DC24V时)
[外部配线连接方式]
通信部:RJ-45连接器
单元电源部:单元电源.FG用弹簧夹接线端子
输入输出部:34点1接线端子(M3.5螺丝)
[通信用电缆] 符合1000BASE-TX标准的以太网电缆
[外形尺寸H*W*D] 50*200*68mm
[重量] 0.30kg
NZ2MFB1-32DTE1,NZ2MFB1-32DTE1价格
公司主营三菱PLC,三菱PLC价格好,品种齐全,三菱CC-Link模块大量现货,NZ2MFB2-16A、NZ2MFB1-32D、NZ2MFB1-32DTE1价格好,欢迎选购!
