AJ65SBTB1-16TE为三菱CC-LINK端子排型输出模块,AJ65SBTB1-16TE价格(面价)2520，AJ65SBTB1 16TE、AJ65SBTB116TE。
AJ65SBTB1-16TE参数说明：16点晶体管源型输出 DC12/24V 0.1A/1点 1.6A/1公共端、单线型、响应时间1.5ms、端子排连接。
三菱CC-LINK模块AJ65SBTB1-16TE产品参数/规格说明：
输出点数：16点
绝缘方式:光耦合器绝缘
额定负荷电压:DC12/24V
使用负荷电压范围： DC10.2~26.4V(波动率5%以内)
最大负荷电流：0.1A/1点，1.6A/1公共端
最大突入电流：1.0A 10ms以下
OFF时泄源电流:0.1mA以下
ON时最大电压降:0.1V以下(TYP)0.1A 0.2V以下(MAX) 0.1A
输出形式：负公共端(源型)
保护功能：过载、过电压、过热保护功能
响应时间:OFF->ON:0.5ms以下、ON->OFF:1.5ms以下(电阻负荷)
输出部分外部供给电源：
电压：DC10.2~26.4V (波动率5%以内)
电流：30mA(TYP.DC24V/1公共端)不包含外部负荷电流
过电流抑制器：齐纳二极管
公共端方式:16点1公共端(端子排型1线式)
占用站数:1站 分配32点(使用16点)
I/O模块电源:
电压:DC20.4~26.4V(波动率5%以内)
电流:50mA以下((DC24V,全部点ON时)
噪声强度:由模拟噪声1500VP-P、噪声宽度1μs、噪声频率25~60Hz的噪声模拟器所产生的噪声
耐电压:DC外部端子汇总-接地间AC500V 1分钟期间
绝缘电阻: DC外部端子汇总-接地间 DC500V 绝缘电阻计测量1OMΩ以上
保护等级：IP2X
外部连接方式:
通信部分、I/O模块电源部分:
7点2段端子排[传送回路、I/O模块电源、FG]
M3*5.2扭紧力矩59~88N·cm适用压装端子的插入个数为2个以内
输入输出电源部、输入输出部分:
18点直接安装端子排[输入输出电源、I/O信号]
M3*5.2扭紧力矩59~88N·cm适用压装端子的插入个数为2个以内
模块安装螺栓:
带平垫圈磨圆M4螺栓(扭紧力矩范围79~108N·cm)
可以通过DIN轨安装，可以6方向安装
适用DIN轨:TH35-7.5Fe、TH35-7.5A1(基于JIS C 2812标准)
适用压装端子:
1、RAV1.25-3(基于JIS C 2805标准)[适用电线尺寸:0.3~1.25mm2]
2、V2-MS3(日本压装端子制造(株))、RAP2-3SL(日本端子(株))、TGV2-3N((株)Nichifu) [适用电线尺寸:1. 25~2.0mm2]
重量:0. 18kg

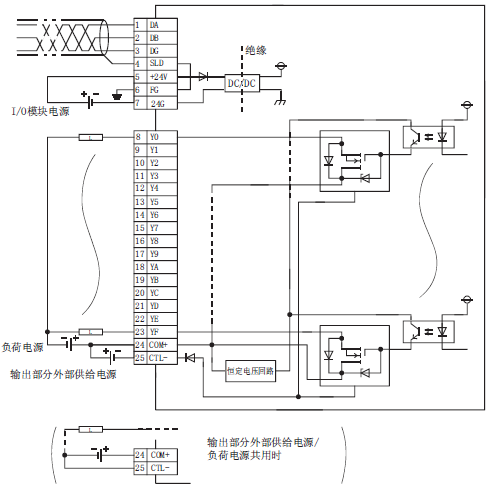

外部连接图
AJ65SBTB1-16TE图片地址：http://www.fx-plc.com/upload/201504/171200215048.jpg
