AJ65SBTB2N-16A属于三菱cc-link模块，AC 100V输入模块,如果按三菱cc-link模块的分类来说的话，AJ65SBTB2N-16A端子排型输入模块！本公司主要销售自动化产品，AJ65SBTB2N-16A价格好，是AJ65SBTB2N-16A的优质供应商！
以下来说明AJ65SBTB2N-16A的性能规格：
◆ 输入类型：AC 100V输入
◆ 输入点数：16点
◆ 绝缘方式:光祸合器绝缘
◆ 额定输入电压/频率:AC100~120V 50/60Hz
◆ 额定输入电流:约7mA(AC100V 60Hz)
◆ 使用电压范围:AC85~132V(50/60Hz ±3Hz(畸变5%以内))
◆ 最大同时输入点数:100%同时ON (AC110V时)60%同时ON (AC132V时)
◆ 突入电流:最大200mA lms以内(AC132V时)
◆ ON电压/ON电流:AC80V以上/5nA以上
◆ OFF电压/OFF电流:AC30V以下/1.7mA以下
◆ 输入电阻:约15kΩ(60Hz)，约18kΩ(50Hz)
◆ 响应时间:OFF->ON / ON->OFF 都为20ms以下(AC100V 60Hz时)
◆ 公共端方式:16点1公共端(端子排型2线式)
◆ 占用站数:1站 分配32点(使用8点)
◆ I/O模块电源:
电压:DC20.4~26.4V(波动率5%以内)
电流:35mA以下(DC24V,全部点ON时)
◆ 噪声强度:由模拟噪声1500VP-P、噪声宽度1μs、噪声频率25~60Hz的噪声模拟器所产生的快速瞬变/无线电脉冲噪声IEC61000-4-4:1kV
◆ 耐电压:
AC外部端子汇总-接地间AC1780V rms/3循环(标高2000m)
DC外部端子汇总-接地间ACSOOV 1分钟期间
◆ 绝缘电阻:AC/DC外部端子汇总-接地间 DC500V 绝缘电阻计测量1OMΩ以上
◆ 外部连接方式:
通信部分、I/O模块电源部分:
7点2段端子排[传送回路、I/O模块电源、FG]
M3*5.2扭紧力矩59~88N•cm适用压装端子的插入个数为2个以内
输入输出电源部、输入输出部分:
18点直接安装端子排[输入输出电源、I/O信号];
M3*5.2扭紧力矩59~88N•cm适用压装端子的插入个数为2个以内
模块安装螺栓:
带平垫圈磨圆M4螺栓(扭紧力矩范围79~108N•cm)
可以通过DIN轨安装，可以6方向安装
◆ 适用DIN轨:TH35-7.5Fe、TH35-7.5A1(基于JIS C 2812标准)
◆ 适用压装端子:
1、RAV1.25-3(基于JIS C 2805标准)[适用电线尺寸:0.3~1.25mm2]
2、V2-MS3(日本压装端子制造(株))、RAP2-3SL(日本端子(株))、TGV2-3N((株)Nichifu) [适用电线尺寸:1. 25~2.0mm2]
◆ 重量:0. 25kg

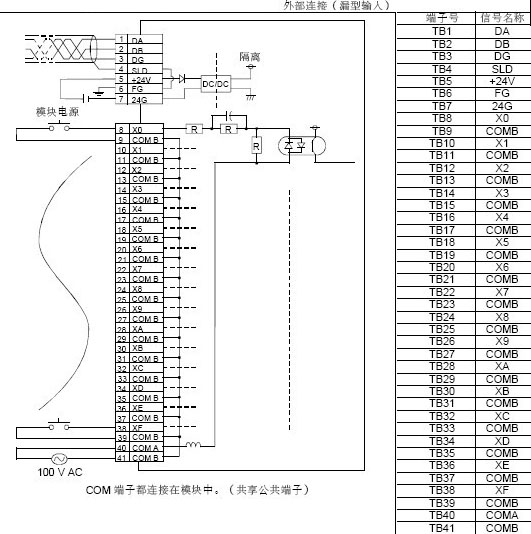

◆ AJ65SBTB2N-16A外部连接图
