详细介绍

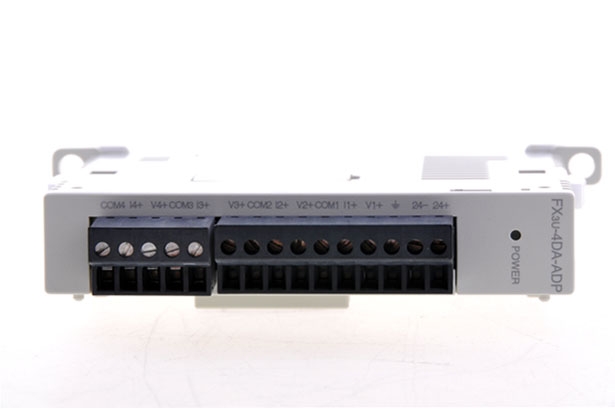

FX3U-4DA-ADP型模拟量输出适配器
特点：
1、分辨率为12位二进制(电压)、11位二进制(电流)的高精度 模拟量输出适配器。
2、可进行4通道的电压输出(DC0~ 10V)、或者电流输出 (DC4~20mA)
3、可P对各通道分别指定电压或者电流输出。
4、无需程序(无需专用指令)即可传送数据。
规格：
项目 | 电压输入 | 电流输入 |
模拟量输出范围 | DC0 ~ 10V(外部负载5k ~ 1M Q) | DC4 - 20mA(外部负载500 CU、下） |
有效的数字量输入 | 12位二进制 | |
分辨率 | 2.5mV(10V/4000) | 4p A(16mA/4000) |
淙合精度 | 环境温度25 ±5时 针对满量程10V为 ±0.5/o(±50mV)环境温度0~ 55时 针对满量程10V为 ±1.0%(±100mV) 外部负载电阻(Rs)不满5kQ时， 要增加下列计算部分。 (每1%增加100m V)-0.9(%) Rs + 47 | 环境温度25 ±5时 针对满量程16mA为 土0.5/。(土80 |j A)环境温度0 -55时 针对满量程16mA为 ±1.0/O(±160|j/V) |
转换速度 | 200 n S(每个扫描周期更新数据)/单元 | |
隔离方式 | 模拟量输出部分和PLC间采用光耦隔离驱动电源和模拟量输出部分间采用DC/DC转换器隔离(各通道间不隔离） | |
电源 | DC5V 15mA(PLC内部供电）DC24V +20% -15% 150mA/DC24V(通过端子外部供电） | |
输入输出占用点数 | 0点(与PLC的最大输入输出点数无关。） | |
适用的PLC | FXsu、FX3UC(Ver1.20开始对应)PLC需要功能扩展板 | |
重量 | 0.1kg | |
