RJ61BT11 CC-Link主站/本地站模块的产品详细介绍：
【传送速度】156/625/2.5M/5M/l0Mbps(可选)
【最多连接个数(主站时)】64个
【占用站数(本地站时)】1站~4站(根据工程工具的设置进行切换)
【每1个系统的址大链接点数】
CC-Link Ver.1：
·远程输入输出(RX, RY): 2048点
·远程寄存器(RWw):256点(主站->远程设备站/本地站/智能设备站/待机主站)
·远程寄存器(RWr):256点(远程设备站/本地站/智能设备站/待机主站->主站)
CC-Link Ver.2：
·远程输入输出(RX, RY): 8192点
·远程寄存器(RWw):2048点(主站->远程设备站/本地站/智能设备站/待机主站)
·远程寄存器(RWr):2048点(远程设备站/本地站/智能设备站/待机主站->主站)
【通信方式】广播轮询方式
【同步方式】帧同步方式
【编码方式】NRZI方式
【传送路径形式】总线(RS-485)
【传送格式】HDLC标准
【错误控制方式】CRC (X的16次方+X的12次+X的5次+1)
【连接电缆】Ver.1.10对应CC-Link专用电缆
【RAS功能】
.待机主站功能
.自动恢复功能
.从站链接中断功能
.通过链接特殊继点器(SB) /链接特殊寄存器(SW)进行的异常检测
【输入输出占用点数】32点
【DC5V内部消耗电流】0.34A
【重量】0.16kg
【远程站/本地站/智能设备站/待机主站的位个站的链接点数】
┌───────────────┬────┬───────────────────┐
│项目 │CC-Link │CC-Link Ver.2 │
│ │Ver.1 ├───────────────────┤
│ │ │ 扩展循环设置 │
│ │ ├────┬────┬────┬────┤
│ │ │1倍设置 │2倍设置 │4倍设置 │8倍设置 │
├───┬──┬────────┼────┼────┼────┼────┼────┤
│ │占用│远程I/O │32点 │32点 │32点 │64点 │128点 │
│ │1站 │(RX, RY) │(30点) │(30点) │(30点) │(62点) │(126点) │
│ │ ├────────┼────┼────┼────┼────┼────┤
│ │ │远程寄存器(RWw) │4点 │4点 │8点 │16点 │32点 │
│ │ ├────────┼────┼────┼────┼────┼────┤
│ │ │远程寄存器(RWr) │4点 │4点 │8点 │16点 │32点 │
│各占 ├──┼────────┼────┼────┼────┼────┼────┤
│用站 │占用│远程I/O │64点 │64点 │96点 │192点 │384点 │
│数的 │2站 │(RX, RY) │(62点) │(62点) │(94点) │(190点) │(382点) │
│链接 │ ├────────┼────┼────┼────┼────┼────┤
│点数 │ │远程寄存器(RWw) │8点 │8点 │16点 │32点 │64点 │
│ │ ├────────┼────┼────┼────┼────┼────┤
│ │ │远程寄存器(RWr) │8点 │8点 │16点 │32点 │64点 │
│ ├──┼────────┼────┼────┼────┼────┼────┤
│ │占用│远程I/O │96点 │96点 │160点 │320点 │640点 │
│ │3站 │(RX, RY) │(94点) │(94点) │(158点) │(318点) │(638点) │
│ │ ├────────┼────┼────┼────┼────┼────┤
│ │ │远程寄存器(RWw) │12点 │12点 │24点 │48点 │96点 │
│ │ ├────────┼────┼────┼────┼────┼────┤
│ │ │远程寄存器(RWr) │12点 │12点 │24点 │48点 │96点 │
│ ├──┼────────┼────┼────┼────┼────┼────┤
│ │占用│远程I/O │128点 │128点 │224点 │448点 │896点 │
│ │4站 │(RX, RY) │(126点) │(126点) │(222点) │(446点) │(894点) │
│ │ ├────────┼────┼────┼────┼────┼────┤
│ │ │远程寄存器(RWw) │16点 │16点 │32点 │64点 │128点 │
│ │ ├────────┼────┼────┼────┼────┼────┤
│ │ │远程寄存器(RWr) │16点 │16点 │32点 │64点 │128点 │
└───┴──┴────────┴────┴────┴────┴────┴────┘
备注：带"()"的点数为本地站占用点数
【最大电缆总延长(最大传送距离)】根据传送速度而有所不同
┌─────┬─────┬───────┐
│ 传送速度 │站间电缆长│最大电缆总延长│
├─────┼─────┼───────┤
│156kbps │20cm以上 │1200m │
├─────┤ ├───────┤
│625kbps │ │900m │
├─────┤ ├───────┤
│2.5Mbps │ │400m │
├─────┤ ├───────┤
│5Mbps │ │160m │
├─────┤ ├───────┤
│10Mbps │ │l00m │
└─────┴─────┴───────┘
【RJ61BT11外形尺寸H*W*D[mm]】106*27.8*131(H:基板安装部分为98mm)

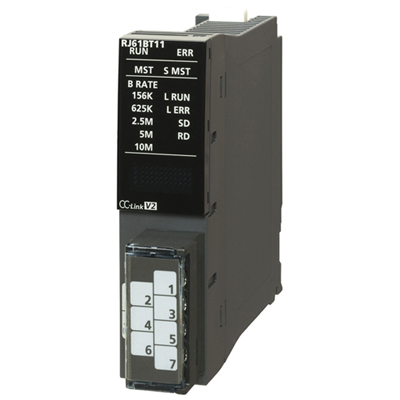

RJ61BT11图片：http://www.fx-plc.com/upload/201411/301358052371.jpg
