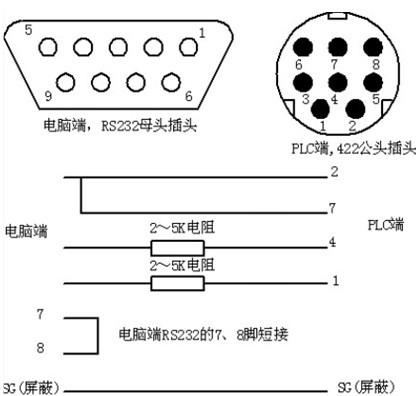

三菱FX系列PLC编程电缆制作方法图

说明：

1、RS232、RS422均是全双工通信，只是电平信号相反且电压不同。改图采用422单边驱动的通信方式，这样就和RS232基本相同。

2、电阻的作用主要是用来限制电流，防止电流太大烧坏通信端口。推荐用2.3K的电阻

3、通过测试：距离在18米内通信非常正常。

4、适用于所有FX系列PLC。

5、不要在两头都带电的情况下插拔编程电缆和，以免烧坏通信端口。
