三菱PLC定时器分类介绍及举例分析
三菱PLC定时器分类：
三菱PLC Fx2n中定时器可分为通用定时器、积算定时器两种。它们是通过对一定周期的时钟脉冲汁数实现定时的.时钟脉冲的周期有1ms、l0m, 100ms 3种。当所计脉冲个数达到设定值时触点动作。设定值可用常数K或数据寄存器D的内容来设置。
(1)通用定时器。
1) 100ms通用定时器(T0~T199).共200点，其中T192~T199为子程序和中断服务程序专用定时器。这类定时器是对100ms时钟累积计数，设定值为1~32 767,所以其定时范困为0.1~3276.7s.
2) 10ms通用继电器(T200~7745)，共46点。这类定时器是对lOms时钟累积计数,设定值为1~32 767，所以其定时范围为0.01~327.6710
如图1所示是通用定时器的内部结构。通用定时器的特点是不具备断电保持功能,即当描人电路断开或停电时定时器复位。如图2所示，当输入X0接通时，定时器T0从0开始对100ms时脉冲进行累积计数，当T0当前值与设定值K1000相等时，定时器T0的动合触点接通，Y0接通，经过的时间为1000*0.1s=100s。当X0断开时定时器T0复位，当前值变为0,其动合触点断开,Y0也随之断开。

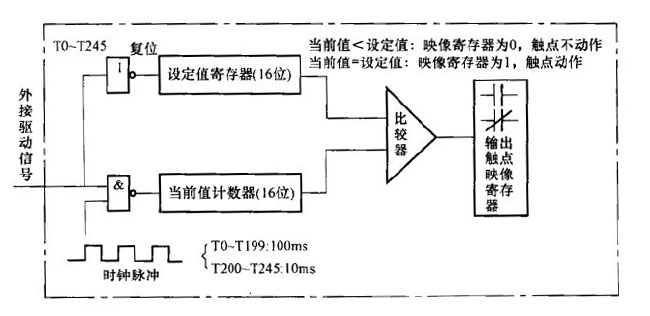

图1 通用定时器的内部结构
图2 通用定时器的举例
(2)积算定时器。
1) lms积算定时器(T246~T249 ),共4点，是对1ms时钟脉冲进行累积计数，定时的时间范围为0.001~32.767s.
2) 100ms积算定时器(T250~1255)共6点，是对100ms时钟脉冲进行累积计数，定时的范围为0.1~3276.7s.
如图2所示是积算定时器的内部结构。积算定时器具备断电保持的功能，在定时过程中如果断电或定时器线圈断开，积算定时器将保持当前的计数值(当前值)，通电或定时器线圈接通后继续累积，即其当前值具有保持功能。只有将积算定时器复位.当前值才变为0。

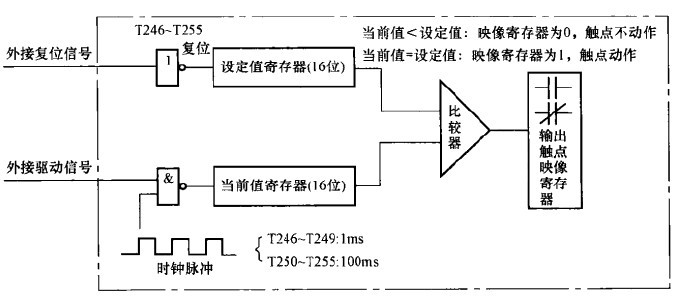

图2 积算定时器的内部结构
如图4所示，当X1接通时，T250当前值计数器开始累积100ms的时钟脉冲的个数。当X1接通t1时间后断开，T250计数尚未达到设定值K1000，其计数的当前值保留。当X1再次接通，T250从保留的当前值开始继续累积，经过t2时间，当前值达到K1000时，定时器T250的触点动作。累积的时间为t1+t2=0.1*1000=100(s)。当复位输入X2接通时，定时器才复位，当前值变为0，触点也跟着复位。

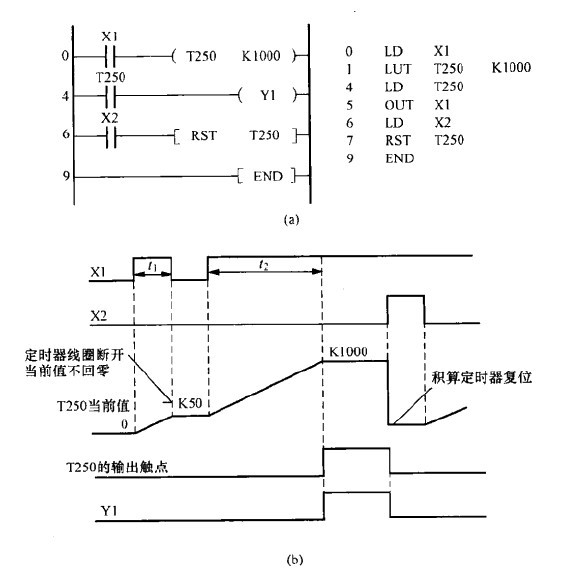

图4 积算定时器举例
以上资料由广州圆丰自动化科技有有限公司提供三菱PLC资料整理,更多有关三菱PLC，请登录 www.fx-plc.com
