三菱PLC编程软件Fxgpwin的操作使用说明
三菱PLC编程软件Fxgpwin使用介绍如下
Fxgpwin软件下载>>>> 三菱PLC编程软件
一、Fxgpwin的使用
1. Fxgpwin的启动和退出
启动：一旦正确安装Fxgpwin，您只需把鼠标指向“开始／程序／Fxgpwin”程序组，选择所要运行的软件便可启动程序。
退出：Fxgpwin可以从“File／Exit”命令退出软件，或单击屏幕右上角的 按钮，也可直接按 Alt+F4退出。
2. Fxgpwin软件的使用

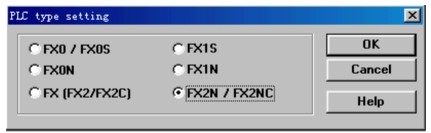

Fxgpwin软件具体使用请参考其它的使用手册，这里只作简单介绍，进入程序后，选中File\New, 出现如下图画面，先在“PLC type setting”中选出你所使用的主机的CPU系列
如主机是FX1S系列，只能选择FX1S，如选择其它型号，虽然编程环境不受影响，但下载到主机上输出时程序将报错，提醒您“输出模型不匹配”，所以请在编程之前，选择好您所用主机的型号。

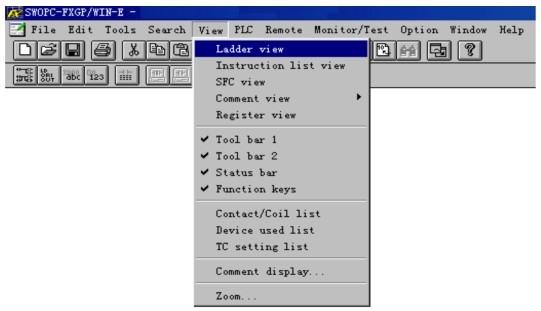

程序有两种显示格式，一种为梯形图格式，另外一种是语句代码格式。如下图，“Ladder View”为梯形图显示，“Instruction List View”为语句代码格式。
具体的指令语句格式详见三菱公司有关PLC编程手册。
编写完程序后，进行编译，通过下载电缆下载到主机里运行。具体操作步骤如下：
①将下载电缆接口分别与计算机的串口和PLC主机上的接口相连。

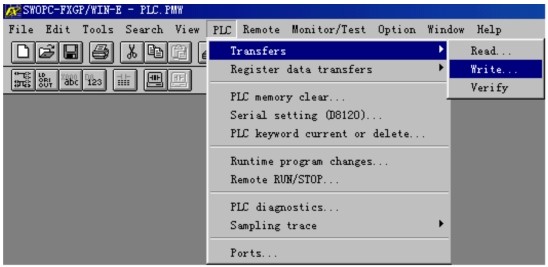

②点击菜单栏中“PLC”菜单中“Transfer\Write”详见下图。
③将主机上的开关拨至“STOP”状态，即将开关向下拨动。
④弹出对话框“Program Write”（见下图），在“Range setting”中填写初始步数（Start Step），一般我们以0步为初始步数，结束步数（End Step）一般以实际步数稍多为好，如编程指令步数为122步，那么结束步数为130步，步数太大会影响执行程序的时间。
填写完后，单击“OK”按钮，程序进行编译装载（见下图）。
⑤将开关拨动至“RUN”状态，即将开关向上拨动。运行您所编写的程序，通过DSG-PLCB可编程实验仪，将您所编写的程序结果在实验仪上体现出来。
3. 演示程序
实验箱自带的PLC演示程序可在安装目录夹中找到，分为两种格式：一种为FX1S，还有一种为FX1N，请选择正确的格式。我们学校的PLC是FX1S，所以要选择前一种才可以。
二、可编程控制器软件Fxgpwin的硬件使用
由于PLC主机使用24V电源，为了安全使用，请在实验前先将实验导线连接完毕，检查无误后，再打开电源。实验完毕后，请先将电源关闭，再将实验导线撤离主机。
如果电源发生故障，中断时间少于10ms，可编程控制器工作不受影响。若电源中断超过10ms或电源下降超过允许值，则可编程控制器停止工作，所有的输出点均同时断开。当电源恢复时，若RUN输入接通，则操作自动进行。
使用无源触点的输入器件时，可编程控制器内部24V电源通过输入器件向输入端提供每点7mA的电流。可编程控制器上的24V接线端子还可以向外部传感器（如接近开关或光电开关）提供电流。24V端子作为传感器电源时，COM端子是直流24V地端，即0V端。如果采用扩展单元，则应将基本单元和扩展单元的24V端连接起来。另外，任何外部电源都不能接到这个端子。
如果有过载现象发生，电压将自动跌落，该点输入对可编程控制器不起作用。
每种型号的可编程控制器其输入的点数量是有规定的。对每一个尚未使用的输入点，它不耗电，因此在这种情况下24V电源端子外供电流的能力可以增加。
FX系列可编程控制器的空位端子在任何情况下都不能使用。
三、PLC编程语言
1、 梯形图编程语言
梯形图沿袭了继电器控制电路的形式，它是在电路控制系统中常用的继电器、接触器逻辑控制基础上简化了符号演变来的，形象、直观、实用。梯形图设计应注意以下三点：
(一) 梯形图按从左到右、从上到下的顺序排列。每一逻辑行起始于左母线，然后是触点的串、并联接，最后是线圈与右母线相联。
(二) 梯形图中每个梯级流过的不是物理电流，而是“概念电流”，从左流向右，其两端没有电源。这个“概念电流”只是形象地描述用户程序执行中应满足线圈接通的条件。
(三) 输入继电器用于接收外部的输入信号，而不能由PLC内部其它继电器的触点来驱动。因此，梯形图中只出现输入继电器Xi的触点，而不出现其线圈。输出继电器输出程序执行结果，给外部输出设备，当梯形图中的输出继电器线圈得电时,就有信号输出，但不是直接驱动输出设备，而要通过输出接口的继电器、晶体管或晶闸管才能实现。输出继电器的触点Yi可供内部编程使用。
2、语句表编程语言
指令语句表示一种与计算机汇编语言相类似的助记符编程方式，但比汇编语言易懂易学。一条指令语句是由步序、指令语和作用器件编号三部分组成。
