三菱FX2N系列PLC可以采用DIN导轨的方式安装，也可以采用M4螺丝直接安装。此外，32点以上的基本单元以及扩展单元的输入输出端子排，采用了脱卸式的端子排。
关于电源以及输入输出信号的接线方式，请参考<<F2N使用手册>>的4-6章。
安装方法
1、DIN导轨安装方式
可以直接安装在DIN46277 (35mm宽)的DIN导轨上。拆下主机时，请从下方拉出DIN导轨安装用的卡扣。
2、直接安装方式
直接安装时，在FX2N PLC的螺孔M4处安装。此外，安装时各单元间，请留1~2mm的间隙。

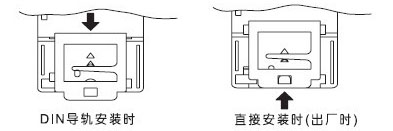

安装三菱FX2N PLC用的扩展模块时，请按照下面箭头所示的方向,顶出DIN导轨安装用的卡扣。
.端子的拧紧扭矩为0.5- 0.8N"m。为了不引起误动作，请确实拧好。
.32点以上的基本单元以及扩展单元的端子排是脱卸式的。FX1, FX2系列中，请使用M3.5的螺丝。、
.扩展单元中附带了55mm的扩展电缆。要延长时，请使用FX0N-65EC (650mm)或者FX0N-30EC (300mm )。此外，延长扩展模块时，需要FX2N-CNV-BC型连接器转换
适配器。
.扩展模块内置电缆。
.连接扩展电缆时，请如下图所示，将电缆向里折，然后插入对方一侧接口的盖板内。
关于电源以及输入输出信号的接线方式，请参考<<F2N使用手册>>的4-6章。
安装方法
1、DIN导轨安装方式
可以直接安装在DIN46277 (35mm宽)的DIN导轨上。拆下主机时，请从下方拉出DIN导轨安装用的卡扣。
2、直接安装方式
直接安装时，在FX2N PLC的螺孔M4处安装。此外，安装时各单元间，请留1~2mm的间隙。
安装三菱FX2N PLC用的扩展模块时，请按照下面箭头所示的方向,顶出DIN导轨安装用的卡扣。
接线工程
.端子的拧紧扭矩为0.5- 0.8N"m。为了不引起误动作，请确实拧好。
.32点以上的基本单元以及扩展单元的端子排是脱卸式的。FX1, FX2系列中，请使用M3.5的螺丝。、
.扩展单元中附带了55mm的扩展电缆。要延长时，请使用FX0N-65EC (650mm)或者FX0N-30EC (300mm )。此外，延长扩展模块时，需要FX2N-CNV-BC型连接器转换
适配器。
.扩展模块内置电缆。
.连接扩展电缆时，请如下图所示，将电缆向里折，然后插入对方一侧接口的盖板内。
以上是三菱FX2N系列PLC安装方法的分类及接线，更多三菱PLC资料请访问：www.fx-plc.com
