三菱FX1S系列PLC按电源来分,可分为AC电源型及DC电源型,以下就分别给出其电源的接线图:

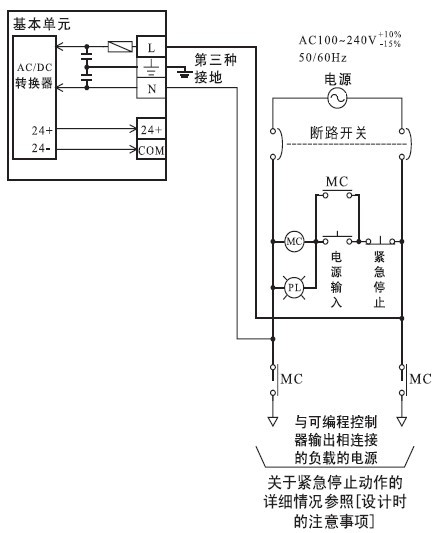

一、FX1S AC电源型接线图
备注:
1、电源接在L, N端子(AC100V系列与AC200V系列共用)间。
2、24+, COM端子可以作为传感器用供给电源400mA/DC24V使用,另外,这个端子不能由外部电源供电。
3、[·]端子是空端子,请不要对其进行外部接线或作为中继端子使用。
二、FX1S DC电源接线图
备注:
1、电源接在端子间
2、[·]端子是空端子,请不要对其进行外部接线或作为中继端子使用
详细说明,请查看FX1S使用手册
