三菱PLC FX3uc系列的输出接线图分析

三菱PLC FX3uc系列基本单元的晶体管输出产品中，包括漏型输出和源型输出的产品。FX3uc输出接线图如下：

1、回路上的差异
 ·漏型输出(-公共端)

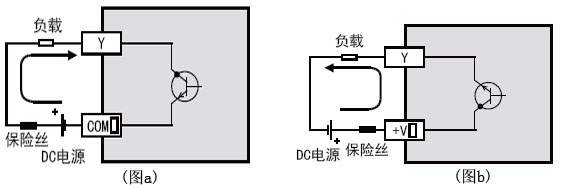

   负载电流流到输出(Y)端子，这样的输出称为漏型输出，如图a。
 ·源型输出(+公共端)
   负载电流从输出(Y)端子流出，这样的输出称为源型输出，如图b。

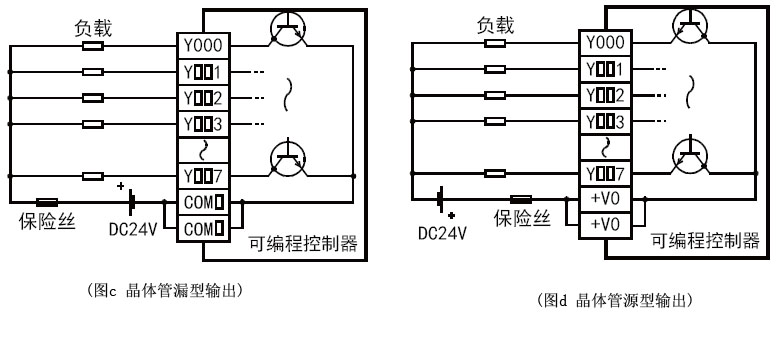

2、 FX3uc晶体管输出分为晶体管漏型输出(如图c)与晶体管源型输出(如图d)

3、 FX3uc继电器输出如下图
