三菱FX3S系列PLC晶体管输出型的外部接线图

三菱FX3S系列PLC晶体管输出型的外部接线图(FX3S外部接线图)
1、FX3S晶体管输出的漏型·源型
      基本单元的晶体管输出中，包括漏型输出和源型输出的产品，这两者在回路上的差异如下：
     ·漏型输出[-公共端]
    负载电流流到输出(Y)端子，这样的输出称为漏型输出(NPN)。


    ·源型输出[+公共端]
    负载电流从输出(Y)端子流出，这样的输出称为漏型输出(PNP)。


2、晶体管输出的使用
1)、输出端子
   晶体管输出型产品包括1点、4点公共端输出型的产品。
   漏型输出：COM□(编号)端于连接负载电源的负极侧；COM□端子之间内部未连接。


   源型输出：+V□(编号)端子连接负载电源的正极侧；+V□端子之间内部未连接。

2)、外部电源
    驱动负载用的电源为DC5~30V的平滑电源，请使用输出电流可以达到负载回路中连接的保险丝的额定电流2倍以上的电源。
3)、回路隔离
    可编程控制器内部回路与输出晶体管之间采用光祸隔离，而且，各公共端部分之间也相互隔离。
4)、动作显示
    驱动光祸时LED灯亮，输出晶体管为ON。
5)、响应时间
    可编程控制器驱动(或是断开)光耦之后，到晶体管变ON(或是OFF)为止的时间如下表所示。

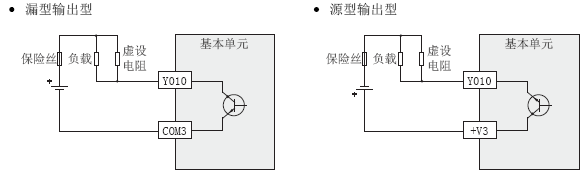

    *1、在轻负载时晶体管的OFF时间变长，具备这样的特性。例如，当为DC24V 40mA负载时的响应时间约为0.33ms。因此，当对响应性有要求时，且在负载较轻的情况下，请务必按照下图所示，虚设电阻，以增加负载电流。

6)、输出电流
    基木单元的最大电阻负载如下表所示。
输出晶体管的ON电压约为1.5V。因此，驱动半导体元器件等时，请注意使用元器件的输入电压特性。

7)、开路漏电流
    输出触点断开时，没有漏电流。

FX3S外部接线示意图(FX3S外部接线图)：

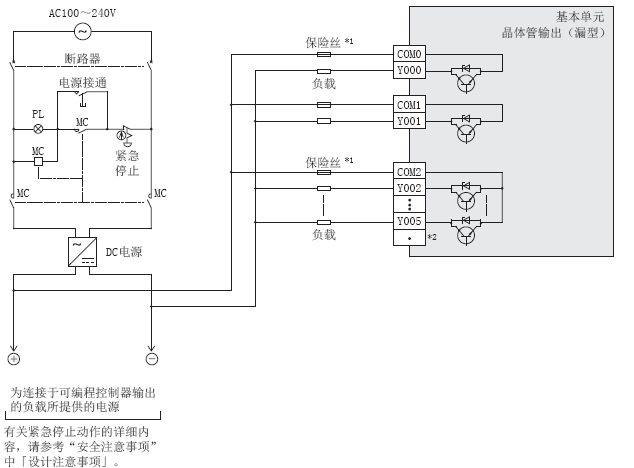

 晶体管输出(漏型)

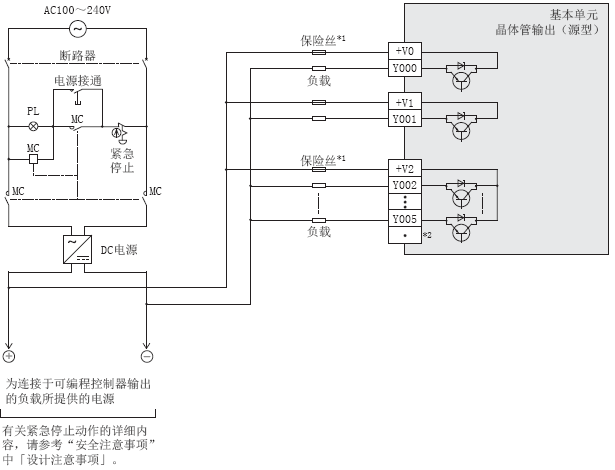

晶体管输出(源型)

*1、此可编程控制器的输出回路中未内置保险丝。为防止负载短路等原因造成输出元器件损坏、可编程控制器基板接线熔断，请为各负载设置合适的保险丝。
*2、[·]。端子为空端子。
