三菱FX3S系列PLC继电器输出型的外部接线图

三菱PLC FX3S系列PLC继电器输出型的外部接线图
1、输出端子
   继电器输出型产品包括1点、4点公共端输出型的产品。
   可以以各公共端为单位，驱动不同的回路电压系统(例如AC100V、1DC24V等)的负载。

2、外部电源
   负载驱动用电源请使用DC30V以下或AC240V以下*1的产品。
3、回路隔离
   在输出继电器的线圈和触点之间，可编程控制器内部回路和外部的负载回路之间采取了电气上的隔离。而且，各公共端部分之间也相互隔离。
4、动作显示
   输出继电器的线圈中通电时，LED灯亮，输出触点为ON。
5、响应时间
   输出继电器从线圈通电到输出触点合上为止，或是从线圈断开到输出触点断开为止的响应时间均约为l0ms。
6、输出电流
  对于AC240V以下*1的回路电压，在电阻负载情况下可以驱动2A/1点的负载，在电感性负载情况下可以驱动80VA以下(AC100V或AC200V*2)的负载。电感性负载开关动作时，请在该负载上并联DC时二极管(续流用)或AC时的浪涌吸收器。
7、开路漏电流
    输出触点断开时，没有漏电流。

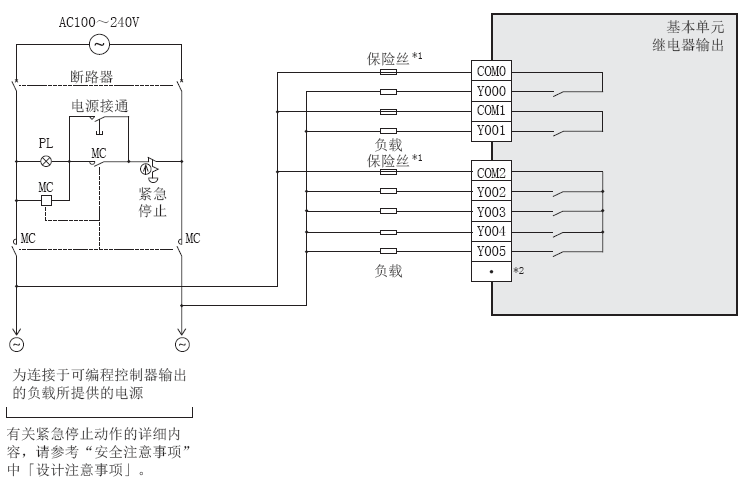

FX3S外部接线示意图：

*1、不符合CE,UL,cUL规格时为AC250V以下。
*2、符合UL, cUL规格时为AC120V, 240V。
