三菱PLC反转指令INV详细说明
1.指令定义及应用对象

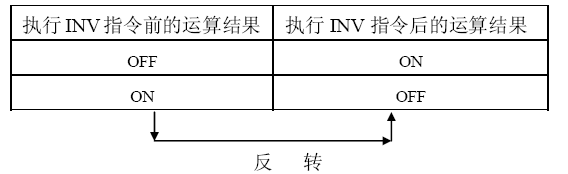

  反转指令定义及应用对象见下表

2、指令功能及说明
  (1) INV指令是将INV指令执行之前的运算结果反转的指令，不需要指定软元件号。

  (2) 如果X000断开，则Y000为ON，如果X000接通，则Y000断开。
  (3) 在能输入AND或ANI, ANDP, ANDF指令步的相同位置处，可编写INV指令。
  (4) INV指令不能像指令LD,LDI,LDP,LDF那样与母线连接，也不能像指令OR,ORI,ORP,ORF指令那样单独使用。


INV指令的梯形图与指令程序如下图所示。

INV指令的应用编程
