三菱PLC FX3U的输入接线注意事项
     FX3U微型控制器的输入根据外部接线，漏型输入和源型输入都可以使用，但是S/S端子的接线一定要连接，具体事宜请参考《FX3U系列微型控制器硬件说明手册》，FX3U PLC按电源输入类型可分为AC电源与DC电源，以下就分别说明FX3U输入配线事例：

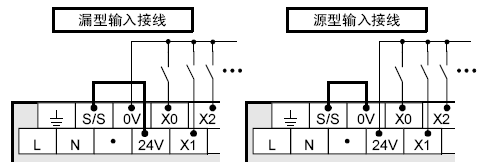

1、AC电源型的输入配线事例(漏型输入接线、源型输入接线)

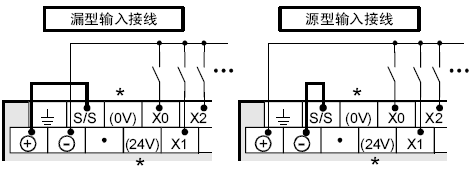

2、DC电源型的输入配线事例(漏型输入接线、源型输入接线)

 *请不要与(0V)、(24V)端子接线。
