  三菱PLC定时器的功能类似于继电控制里的时间继电器，其工作原理可以简单的叙述为：定时
器是根据对时钟脉冲(常用的时钟脉冲有l00ms, 10ms, 1ms三种)的累积而定时的，当所计的脉冲个数达到所设定的数值时，其输出触点动作(常开闭合、常闭断开)。设定值K可用常数或数据寄存器1)的内容来进行设定。
  FX2N系列PLC共有256个定时器，可以分为非积算型和积算型两种。
  1、非积算定时器
    l00ms的定时器共200点(T0~T199)，设定值为1~32767，所以其定时范围为0.1~3276.7s。

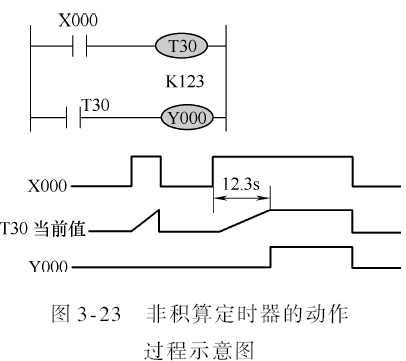

    l0ms的定时器共46点(T200~T245 )，设定值为1~32767，所以其定时范围为0.01~327.67s，非积算定时器的动作过程如图3-23所示。

更多三菱PLC、三菱触摸屏、三菱PLC编程软件、三菱PLC视频教程、三菱PLC编程手册等相关资料，请登录广州圆丰自动化科技有限公司网 http://www.fx-plc.com
    在图3-23中我们可以看到，发生断电或输人X0断开时，定时器T3)的线圈和触点均发生复位，再上电之后重新开始计数，所以称其为非积算定时器。

  2、积算定时器
   积算定时器具备断电保持功能，在定时过程中如果断电或定时器的线圈断开，积算定时器将保持当前的计数值；再上电或定时器线圈接通后，定时器将继续累积。只有将定时器强制复位后，当前值才能变为0。
   lms的积算定时器共4点(T246~T249)，对lms的脉冲进行累积计数，定时范围为0.001~32.767s。
   l00ms的定时器共6点(T250~T255),设定值为1~32767，定时范围为0.1~3276.7s。

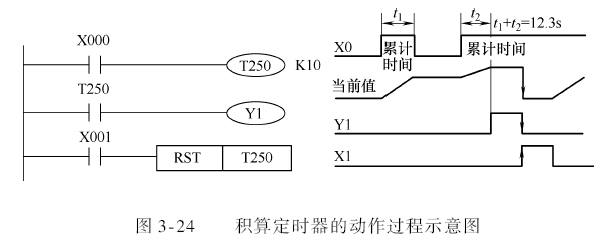

   积算定时器的动作过程如图3-24所示。
