三菱PLC的栈指令(MPS、MPP、MRD)功能说明

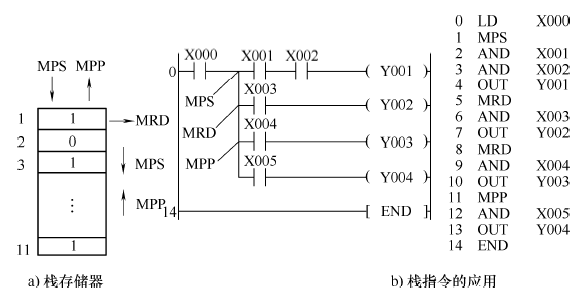

  在FX系列PLC中有11个存储单元，如下图a所示，它们专门用来存储程序运算的中间结果，被称为栈存储器。对栈存储器的操作对应有三个栈指令：MPS、MPP和MRD。
  MPS是进栈指令，其作用是将运算结果送入栈存储器的第一个单元，同时将先前送入的数据依次移到栈的下一个单元。
  MPP是出栈指令，其作用是将栈存储器第一个单元的数据(最后进栈的数据)读出且该数据从栈中消失，同时将栈中其他数据依次上移。
  MRD是读栈指令，其作用是将栈存储器第一个单元的数据(最后进栈的数据)读出且该数据继续保存在栈存储器的第一个单元，栈内的数据不发生移动。
  栈指令用在某一个电路块与其他不同的电路块串联，以便实现驱动不同线圈的场合，即用于多重输出电路。其应用如图b所示。

  指令使用说明:
  1)栈指令没有目标元件。
  2) MPS和MPP指令必须配对使用。

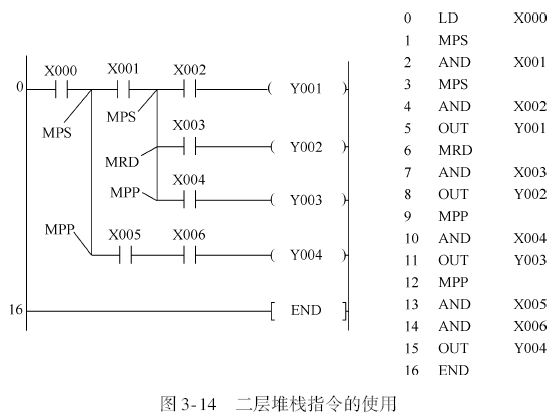

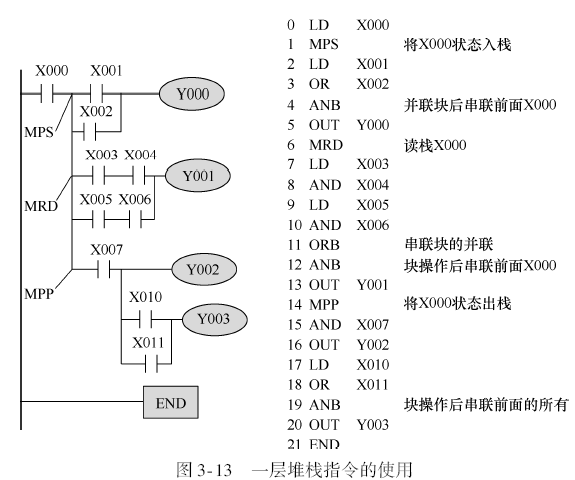

  3)栈存储器只有11个单元，所以栈最多为11层。图3-13所示为一层堆栈使用实例，图3-14所示为二层堆栈使用实例。
  4)栈指令在应用时遵循先进后出、后进先出的原则。
