三菱触摸屏 GS2107-WTBD(7寸)、GS2110-WTBD(10寸)安装步骤说明(GOT SAMPLE安装方法)
将三菱触摸屏GS2107-WTBD、GS2110-WTBD以面板嵌入的方式安装。应按以下步骤进行安装。

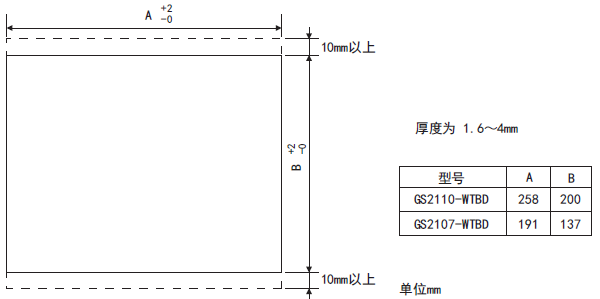

面板开孔尺寸如下图，此外，请将安装面板的厚度设为1.6~4mm。
第1步：插入到面板中时，请将GOT插入面板的正面。
第2步：GS2107-WTBD、GS2110-WTBD的固定在GOT的模块固定用孔中，挂上安装用的金属配件(附带)，并在规定的扭矩范围(0.36~0.48N·m)内拧紧固定安装螺栓(附带)。
第3步：GOT从工厂出货时，在显示部上贴着保护用的膜。在安装完毕后应将其揭下。
如有松动，请将衬垫在GOT上切实安装稳固。
将三菱触摸屏GS2107-WTBD、GS2110-WTBD以面板嵌入的方式安装。应按以下步骤进行安装。
面板开孔尺寸如下图，此外，请将安装面板的厚度设为1.6~4mm。
第1步：插入到面板中时，请将GOT插入面板的正面。
第2步：GS2107-WTBD、GS2110-WTBD的固定在GOT的模块固定用孔中，挂上安装用的金属配件(附带)，并在规定的扭矩范围(0.36~0.48N·m)内拧紧固定安装螺栓(附带)。
第3步：GOT从工厂出货时，在显示部上贴着保护用的膜。在安装完毕后应将其揭下。
[注意点]
请确认安装在GOT上的衬垫是否松动。如有松动，请将衬垫在GOT上切实安装稳固。
