三菱变频器FR-F800系列端子接线图解
三菱变频器FR-F800端子接线图解、F800外部接线图、F800接线图
一、FR-F800的分类(F800类型)
1、FR-F820(AC200V等级)
FR-F820-0.75K、FR-F820-1.5K、FR-F820-2.2K、FR-F820-3.7K、FR-F820-5.5K、
FR-F820-7.5K、FR-F820-11K、FR-F820-15K、FR-F820-18.5K、FR-F820-22K、FR-F820-30K、
FR-F820-37K、FR-F820-45K、FR-F820-55K、FR-F820-75K、FR-F820-90K、FR-F820-110K
2、FR-F840(AC400V等级)
FR-F840-F840-0.75K、FR-F840-1.5K、FR-F840-2.2K、FR-F840-3.7K、FR-F840-5.5K、
FR-F840-7.5K、FR-F840-11K、FR-F840-15K、FR-F840-18.5K、FR-F840-22K、FR-F840-30K、
FR-F840-37K、FR-F840-45K、FR-F840-55K、FR-F840-75K、FR-F840-90K、FR-F840-110K、
FR-F840-132K、FR-F840-160K、FR-F840-185K、FR-F840-220K、FR-F840-250K、
FR-F840-280K、FR-F840-315K
3、FR-F842(AC400V等级、整流器单元分离型)
FR-F840-F842-355K、FR-F842-400K、FR-F842-400K、FR-F842-450K、
FR-F842-500K、FR-F842-560K
二、FR-F800端子接线图

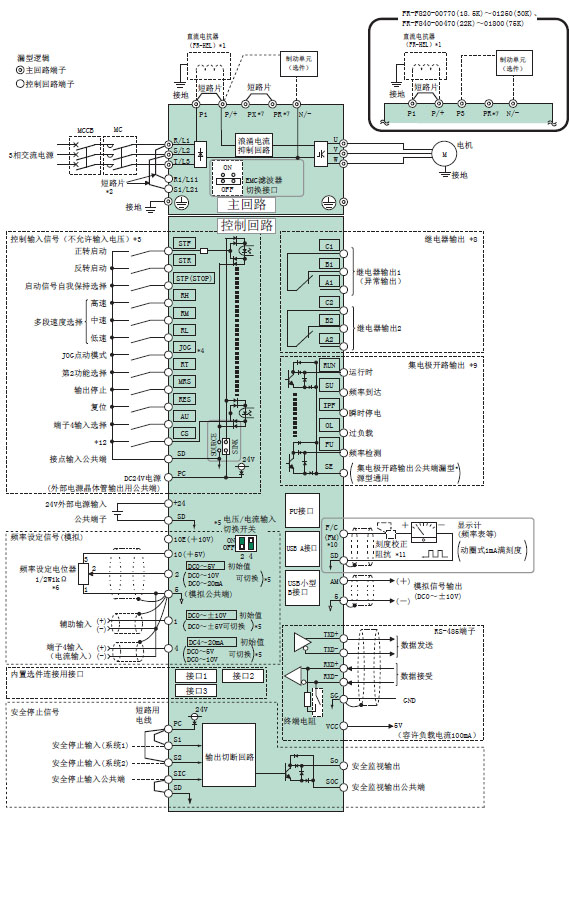

1、标准构造产品，CA类型
==========================备注=======================================
*1、FR-F820-03160(75K)及以上、FR-F840-01800(75K)及以上时必须连接选件的直流电抗器(FR-HEL)。
FR-F820-02330(55K)及以下、FR-F840-01160(55K)及以下连接直流电抗器的情况下，端子P1与P/+间安装
有短路片时，请先拆下短路片再安装直流电抗器。
*2、制动回路用另外的电源时，拆下R1/L11, S1/L21短路片。
*3、通过输入端子分配(Pr.178~Pr.189)可变更端子功能。
*4、端子JOG也可作为脉冲列输入端子使用。JOG/脉冲的选择请参照Pr.291进行。
*5、可通过模拟输入规格切换(Pr.73, Pr.267)进行变更。切换为电压输入时，电流/电压输入切换开关设为OFF，
切换为电流输入时，设为ON。端子10、2也可作为PTC输入端子使用。(Pr.561)
*6、频率设定的变更频度高时，建议使用2W1kΩ。
*7、请勿使用端子PR、PX。另外，请勿拆卸连接在端子PR, PX的短路片。
*8、通过输出端子分配(Pr.195, Pr.196)可变更瑞子功能。
*9、通过输出端子分配(Pr.190 ~Pr.194)可变更端子功能。
*10、初始状态下没有分配功能。请通过Pr.186 CS端子功能选择。
2、标准构造产品，FM类型
=============================备注===================================
*1、FR-F820-03160(75K)及以上、FR-F840-01800(75K)及以上时必须连接选件的直流电抗器(FR-HEL)。
FR-F820-02330(55K)及以下、FR-F840-01160(55K)及以下连接直流电抗器的情况下，端子P1与P/+间安装
有短路片时，请先拆下短路片再安装直流电抗器。
*2、制动回路用另外的电源时，拆下R1/L11, S1/L21短路片。
*3、通过输入端子分配(Pr.178~Pr.189)可变更端子功能。
*4、端子JOG也可作为脉冲列输入端子使用。JOG/脉冲的选择请参照Pr.291进行。
*5、可通过模拟输入规格切换(Pr.73, Pr.267)进行变更。切换为电压输入时，电流/电压输入切换开关设为OFF，
切换为电流输入时，设为ON。端子10、2也可作为PTC输入端子使用。(Pr.561)
*6、频率设定的变更频度高时，建议使用2W1kΩ。
*7、请勿使用端子PR、PX。另外，请勿拆卸连接在端子PR, PX的短路片。
*8、通过输出端子分配(Pr.195, Pr.196)可变更瑞子功能。
*9、通过输出端子分配(Pr.190 ~Pr.194)可变更端子功能。
*10、端子F/C(FM)，通过Pr.291可以将集电极开路输出转换为脉冲列输出。
*11、通过操作面板进行刻度校正时不要。
*12、初始状态下没有分配功能。请通过Pr.186 CS端子功能选择。
