三菱触摸屏GOT2000电源线、GOT2000接地线的连接
对于电源线和接地线，请根据以下指示进行配线及连接。
如使用与下述内容不同的方法进行配线及连接，则可能会不符合EMC指令的要求。
配线方法

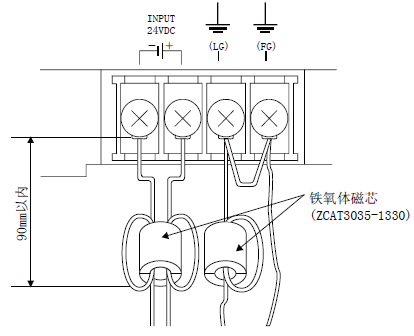

如图所示连接电源线、接地线，请务必在以下所示的范围内安装铁氧体磁芯(TDK株式会社生产的ZCAT3035-
1330)。
GT23无需安装铁氧体磁芯。
此外，LG线、FG线请务必接地。
1、电源为AC100V~240V的GOT的电源部
对于电源线和接地线，请根据以下指示进行配线及连接。
如使用与下述内容不同的方法进行配线及连接，则可能会不符合EMC指令的要求。
配线方法
如图所示连接电源线、接地线，请务必在以下所示的范围内安装铁氧体磁芯(TDK株式会社生产的ZCAT3035-
1330)。
GT23无需安装铁氧体磁芯。
此外，LG线、FG线请务必接地。
1、电源为AC100V~240V的GOT的电源部
2、电源为DC24V的GOT的电源部
