三菱变频器FR-A800系列功率的测定方法
三菱变频器FR-A800系列功率的测定方法
时间:2016-01-12 来源:未知 作者:admin 点击:4422次
三菱变频器 FR-A800功率怎么测定？FR-A800功率测定条件是什么?
FR-A800变频器输入端、输出端同时使用数字式功率表(变频器对应品)。或者，变频器输入端、输出端同时使用电动式计量器具，按2功率测量法或者3功率测量法来进行测定。特别是输入端电流容易不平衡，建议使用3 功率测量法进行测定。

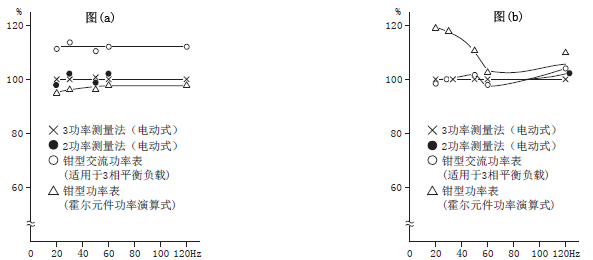

下图所示为通过各种测量仪器进行测定的测定值差的一个示例。
由于功率运算式及2或者3功率测量方法等测量仪器不同，3相功率瓦特表会产生误差。另外在电流测量端使用电流互感器时及电压测量端使用内置电压互感器的测量仪器，由于电流互感器、电压互感器的频率特性不同，会产生误差。
[测定条件] 恒定转矩(100%)负载，其恒功率输出应在60Hz以上。电机3.7kW4极，3功率测量法的指示值作为100%。
1、变频器输入功率的测定示例(图a)
FR-A800变频器输入端、输出端同时使用数字式功率表(变频器对应品)。或者，变频器输入端、输出端同时使用电动式计量器具，按2功率测量法或者3功率测量法来进行测定。特别是输入端电流容易不平衡，建议使用3 功率测量法进行测定。
下图所示为通过各种测量仪器进行测定的测定值差的一个示例。
由于功率运算式及2或者3功率测量方法等测量仪器不同，3相功率瓦特表会产生误差。另外在电流测量端使用电流互感器时及电压测量端使用内置电压互感器的测量仪器，由于电流互感器、电压互感器的频率特性不同，会产生误差。
[测定条件] 恒定转矩(100%)负载，其恒功率输出应在60Hz以上。电机3.7kW4极，3功率测量法的指示值作为100%。
1、变频器输入功率的测定示例(图a)
2、变频器输出功率的测定示例(图b)
