三菱PLC iQ-R系列CPU模块SD存储卡功能(iQ-R存储卡功能)
一、SD存储卡强制使用停止
即使数据记录功能等使用SD存储卡的功能正在执行，也可在不进行电源ON->OFF的状况下停止SD存储卡的使用。
1、SD存储卡强制停止的方法
1)、通过SD存储卡使用停止开关进行的操作
①. 将SD存储卡使用停止开关按压1秒以上。
②. CARD READY LED将闪烁->熄灯。*1
③. 拔出SD存储卡。
*1 有正在访问SD存储卡的功能的情况下，在该功能的访问完成之后CARD READY LED将熄灯，
因此从闪烁变为熄灯的时间根据功能而有所不同。
2)、通过特殊继电器进行的操作

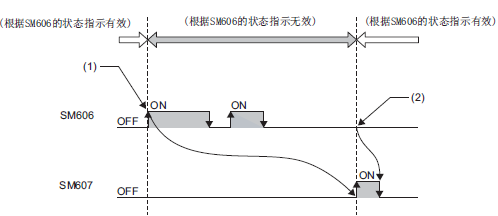

①. 将SM606(SD存储卡强制使用停止指示)置为ON。通过SM606指示后，在SM607变化之前的期间，根据SM606的ON/OFF状态变化的指示将变为无效。但是，SM607变化后指示将生效，根据SM606的ON/OFF状态执行动作。
*(1) 通过ON状态进行的强制使用停止指示
*(2) 通过OFF状态进行的强制使用停止状态解除指示将生效。
②. 确认CARD READY LED处于熄灯状态，或者SM607(SD存储卡强制使用停止状态标志)处于ON状态。
③. 拔出SD存储卡。
2、正在访问SD存储卡的各功能的动作
通过将SD存储卡置为使用停止，对正在访问SD存储卡的各功能的动作将会产生影响。在以下功能中，在SD存储卡的访问中执行了SD存储卡强制使用停止的情况下，以及SD存储卡使用停止后访问了SD存储卡情况下的动作如下所示。
*1 变为与未安装SD存储卡时相同的动作。
3、SD存储卡强制使用停止状态的解除
SD存储卡变为使用停止状态后，通过以下操作解除SD存储卡使用停止状态。
1)、重新安装SD存储卡。*1
2)、进行CPU模块的电源OFF->ON或复位。
3)、CARD READY LED将有闪烁->亮灯。
4、注意事项
使用SD存储卡强制使用停止时的注意事项如下所示。
1)、进行了通过SD存储卡使用停止开关进行的强制停止操作及通过SM606进行的强制停止操作的情况下，先执行的操作将变为有效，后执行的操作将变为无效。例如，通过SD存储卡使用停止开关进行强制停止后，在不拔出SD存储卡的状况下进行了SM606的ON->OFF的情况下，可以解除SD存储卡的使用停止状态。此外，通过SD存储卡使用停止开关进行了强制停止后，即使拔出SD存储卡，然后将SM606置为ON并安装SD存储卡，也不能使用。将SD存储卡置为可使用状态时，需要重新安装后将SM606置为OFF。
2)、从外部设备对SD存储卡实施文件写入的过程中执行了本功能的情况下，文件写入可能会失败。应将SD存储卡使用停止解除之后，再次进行文件写入。
二、SD存储卡的引导运行
CPU模块的电源OFF->ON时或复位时，CPU模块将SD存储卡中存储的文件传送至自动判別的传送目标存储器中。
1、引导运行的步骤
1)、进行引导设置。
2)、安装SD存储卡。
3)、将引导设置及引导文件写入SD存储卡。
4)、进行CPU模块的电源OFF->ON或复位。
2、可指定的文件类型
引导对象文件如下所示。
. 参数文件(系统参数、CPU参数、模块参数、模块扩展参数)
. 远程口令
. 全局标签(全局标签设置文件、标签初始值)
. 程序文件(程序、标签初始值、恢复信息)
. FB/FUN文件(FB/FUN、标签初始值、恢复信息)
. 软元件注释
. 软元件初始值
3、引导设置
[存储卡参数]->[引导设置]
1)、点击“引导文件设置”的“详细设置”。
2)、点击类型栏。可指定的引导文件的最大数与传送目标存储器中可存储的文件数相同。
3)、选择进行引导的文件类型。可以选择多个。
4)、设置数据名(文件名)。
4、可指定的最大引导文件数
可指定的引导文件设置数最大为512。但是，1个设置中多个文件成为引导对象，因此最大引导文件数与传送目标存储器中可存储的文件数相同。
5、安全功能设置时的动作
1)、安全秘钥设置时
要引导的程序中设置了安全秘钥，且程序文件的安全秘钥与CPU模块的安全秘钥不一致的情况下，将变为引导出错。此外，未在CPU模块中写入安全秘钥的情况下也将变为引导出错。
2)、文件口令设置时
传送源引导文件及传送目标文件的两方均设置了口令的情况下，只有在口令一致时才进行传送。此外，某一方设置了文件口令的情况下不进行传送。
6、注意事项
. 将参数文件设置为引导文件的情况下，传送目标CPU模块内部存在的参数文件将被覆盖。此外，即使SD存储卡内存储了参数文件，但未设置到引导文件中的情况下，将按照CPU模块内部的参数文件执行动作。
. 引导运行时对程序存储器的程序进行了运行中写入的情况下，也将被反映到传送源SD存储卡的程序中。
. 应将SD存储卡中写入的程序(引导文件设置中设置的程序)类型设置为与传送目标CPU模块的型号相同。
一、SD存储卡强制使用停止
即使数据记录功能等使用SD存储卡的功能正在执行，也可在不进行电源ON->OFF的状况下停止SD存储卡的使用。
1、SD存储卡强制停止的方法
1)、通过SD存储卡使用停止开关进行的操作
①. 将SD存储卡使用停止开关按压1秒以上。
②. CARD READY LED将闪烁->熄灯。*1
③. 拔出SD存储卡。
*1 有正在访问SD存储卡的功能的情况下，在该功能的访问完成之后CARD READY LED将熄灯，
因此从闪烁变为熄灯的时间根据功能而有所不同。
2)、通过特殊继电器进行的操作
①. 将SM606(SD存储卡强制使用停止指示)置为ON。通过SM606指示后，在SM607变化之前的期间，根据SM606的ON/OFF状态变化的指示将变为无效。但是，SM607变化后指示将生效，根据SM606的ON/OFF状态执行动作。
*(1) 通过ON状态进行的强制使用停止指示
*(2) 通过OFF状态进行的强制使用停止状态解除指示将生效。
②. 确认CARD READY LED处于熄灯状态，或者SM607(SD存储卡强制使用停止状态标志)处于ON状态。
③. 拔出SD存储卡。
2、正在访问SD存储卡的各功能的动作
通过将SD存储卡置为使用停止，对正在访问SD存储卡的各功能的动作将会产生影响。在以下功能中，在SD存储卡的访问中执行了SD存储卡强制使用停止的情况下，以及SD存储卡使用停止后访问了SD存储卡情况下的动作如下所示。
*1 变为与未安装SD存储卡时相同的动作。
3、SD存储卡强制使用停止状态的解除
SD存储卡变为使用停止状态后，通过以下操作解除SD存储卡使用停止状态。
1)、重新安装SD存储卡。*1
2)、进行CPU模块的电源OFF->ON或复位。
3)、CARD READY LED将有闪烁->亮灯。
4、注意事项
使用SD存储卡强制使用停止时的注意事项如下所示。
1)、进行了通过SD存储卡使用停止开关进行的强制停止操作及通过SM606进行的强制停止操作的情况下，先执行的操作将变为有效，后执行的操作将变为无效。例如，通过SD存储卡使用停止开关进行强制停止后，在不拔出SD存储卡的状况下进行了SM606的ON->OFF的情况下，可以解除SD存储卡的使用停止状态。此外，通过SD存储卡使用停止开关进行了强制停止后，即使拔出SD存储卡，然后将SM606置为ON并安装SD存储卡，也不能使用。将SD存储卡置为可使用状态时，需要重新安装后将SM606置为OFF。
2)、从外部设备对SD存储卡实施文件写入的过程中执行了本功能的情况下，文件写入可能会失败。应将SD存储卡使用停止解除之后，再次进行文件写入。
二、SD存储卡的引导运行
CPU模块的电源OFF->ON时或复位时，CPU模块将SD存储卡中存储的文件传送至自动判別的传送目标存储器中。
1、引导运行的步骤
1)、进行引导设置。
2)、安装SD存储卡。
3)、将引导设置及引导文件写入SD存储卡。
4)、进行CPU模块的电源OFF->ON或复位。
2、可指定的文件类型
引导对象文件如下所示。
. 参数文件(系统参数、CPU参数、模块参数、模块扩展参数)
. 远程口令
. 全局标签(全局标签设置文件、标签初始值)
. 程序文件(程序、标签初始值、恢复信息)
. FB/FUN文件(FB/FUN、标签初始值、恢复信息)
. 软元件注释
. 软元件初始值
3、引导设置
[存储卡参数]->[引导设置]
1)、点击“引导文件设置”的“详细设置”。
2)、点击类型栏。可指定的引导文件的最大数与传送目标存储器中可存储的文件数相同。
3)、选择进行引导的文件类型。可以选择多个。
4)、设置数据名(文件名)。
4、可指定的最大引导文件数
可指定的引导文件设置数最大为512。但是，1个设置中多个文件成为引导对象，因此最大引导文件数与传送目标存储器中可存储的文件数相同。
5、安全功能设置时的动作
1)、安全秘钥设置时
要引导的程序中设置了安全秘钥，且程序文件的安全秘钥与CPU模块的安全秘钥不一致的情况下，将变为引导出错。此外，未在CPU模块中写入安全秘钥的情况下也将变为引导出错。
2)、文件口令设置时
传送源引导文件及传送目标文件的两方均设置了口令的情况下，只有在口令一致时才进行传送。此外，某一方设置了文件口令的情况下不进行传送。
6、注意事项
. 将参数文件设置为引导文件的情况下，传送目标CPU模块内部存在的参数文件将被覆盖。此外，即使SD存储卡内存储了参数文件，但未设置到引导文件中的情况下，将按照CPU模块内部的参数文件执行动作。
. 引导运行时对程序存储器的程序进行了运行中写入的情况下，也将被反映到传送源SD存储卡的程序中。
. 应将SD存储卡中写入的程序(引导文件设置中设置的程序)类型设置为与传送目标CPU模块的型号相同。
