QJ71C24三菱串行通讯模块的RS-232连接器规格
三菱串行通讯模块QJ71C24N、QJ71C24、QJ71C24N-R2、QJ71C24-R2以下简称QJ71C24，下面介绍下RS-232连接器规格。

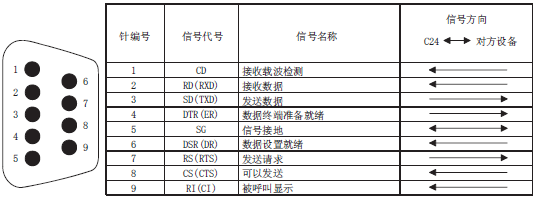

QJ71C24连接对方设备用的RS-232连接器规格如下所示
1、以下介绍各控制信号有关内容。(括号内为连接器的针编号)
1) CD信号(1)
. 根据Q系列C24的CD 端子检查的有/无设置，Q系列C24的动作如下所示:
┌──────┬─────────────────┬────────────────┐
│ │将CD端子检查设置为有时 │将CD端子检查设置为无时 │
├──────┼─────────────────┼────────────────┤
│全双工通信时│. Q系列C24根据CD信号(接收载波检测)│. Q系列C24的收发处理与CD信号 │
│ │ 的ON状态进行收发处理。 │ 的ON/OFF状态无关。 │
│ │. 如果数据通信时CD信号为OFF，Q系列│. 可以在不对CD信号进行ON/OFF的 │
│ │ C24将进行传送顺控程序的初始化。 │ 状况下与对方设备进行数据通信。│
├──────┼─────────────────┼────────────────┤
│半双工通信时│参阅Q系列串行通信模块用户手册 │不能设置 │
│ │(应用篇)第8章 │ │
└──────┴─────────────────┴────────────────┘
2) RD信号(2)：是用于数据接收的信号。
3) SD信号(3)：是用于数据发送的信号。
4) DTR信号(4)
. 通过无顺序协议进行数据通信时，如果进行DTR/DSR 控制，Q系列C24将根据存储接收数据用的OS区域的空余容量进行ON/OFF。(可以接收数据时ON)
DTR信号为OFF时，接收数据将被存储到操作系统区域中，因此应通过顺控程序进行接收数据的读取。
如果未进行DTR/DSR控制，将变为常时ON。
. 通过MC协议或者双向协议进行数据通信时，可以进行通信，信号为ON。
5) DSR信号(6)
. 如果进行DTR/DSR控制，信号为OFF时Q系列C24不向对方设备进行数据发送。
对方设备处于可以接收状态时，应将信号置于常时ON。
. 如果未进行DTR/DSR控制，将不需在意DSR 信号的状态。
6) RS 信号(7)
. 根据通信方式的不同，Q系列C24的ON/OFF 状态如下所示:
. 通信方式为全双工通信时，Q系列C24 的就绪信号(X1E)如果为ON，则RS信号为ON。
. 通信方式为半双工通信时，通过Q系列C24对对方设备进行数据发送时RS信号为ON。
. 即使Q系列C24 处于不能存储接收数据状态，RS信号也不为OFF。
7) CS信号(8)
. OFF时，不通过Q系列C24对对方设备进行数据发送。
. 对方设备处于可以接收状态时，应将信号置于常时ON。
8) RI信号(9)
. 通过Q系列C24端对调制解调器的状态进行监视时使用RI信号。应根据需要进行连接。如果未连接调制解调器，则不需要连接RI信号。
2、各信号的ON以及OFF状态的显示条件
输出端 输入端
ON ..........DC5V~15V ......DC3V~15V
OFF..........DC-5V~-15V.....DC-3V~-15V
3、接口用连接器
Q系列C24的RS-232 接口的连接器使用如下的型号:
9针D sub(母)螺栓固定型
第一电子工业株式会社制 17L-10090-27-D9AC
Q系列C24端的连接电缆的连接器插座应使用如下所示的产品:
. 第一电子工业株式会社
插头、插座型号: 17JE-23090-02(D8A)
. 住友3M 株式会社
插头型号 : 8209-6009
插座型号 : 3702-2209 M2.6
. Tyco Electronics 株式会社
插头型号 : 747904-2
插座型号 : 747515或者174469-2
